Drei-Wege-Zonenventil Heizung mit Endschalter 1/2 Zoll Innengewinde

Drei-Wege-Zonenventil Heizung mit Endschalter 1/2 Zoll Innengewinde

Das Zonenventil wird in geschlossenen Kreisläufen bei Heizungsanlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung.

Technische Daten:

Leistungsaufnahme: 6W
Elektr. Anschluss: 230 V, 50 Hz
Endschalter: 3 A, 250 V (AC)
Schutzart: IP 22
Umgebungstemp.: max. 60°C
Mediumtemp.: 5°C bis 110°C
Betriebsdruck: max. 10 bar
Ventilgehäuse, Deckel: Messing
Rückholfeder: rostfreier Stahl

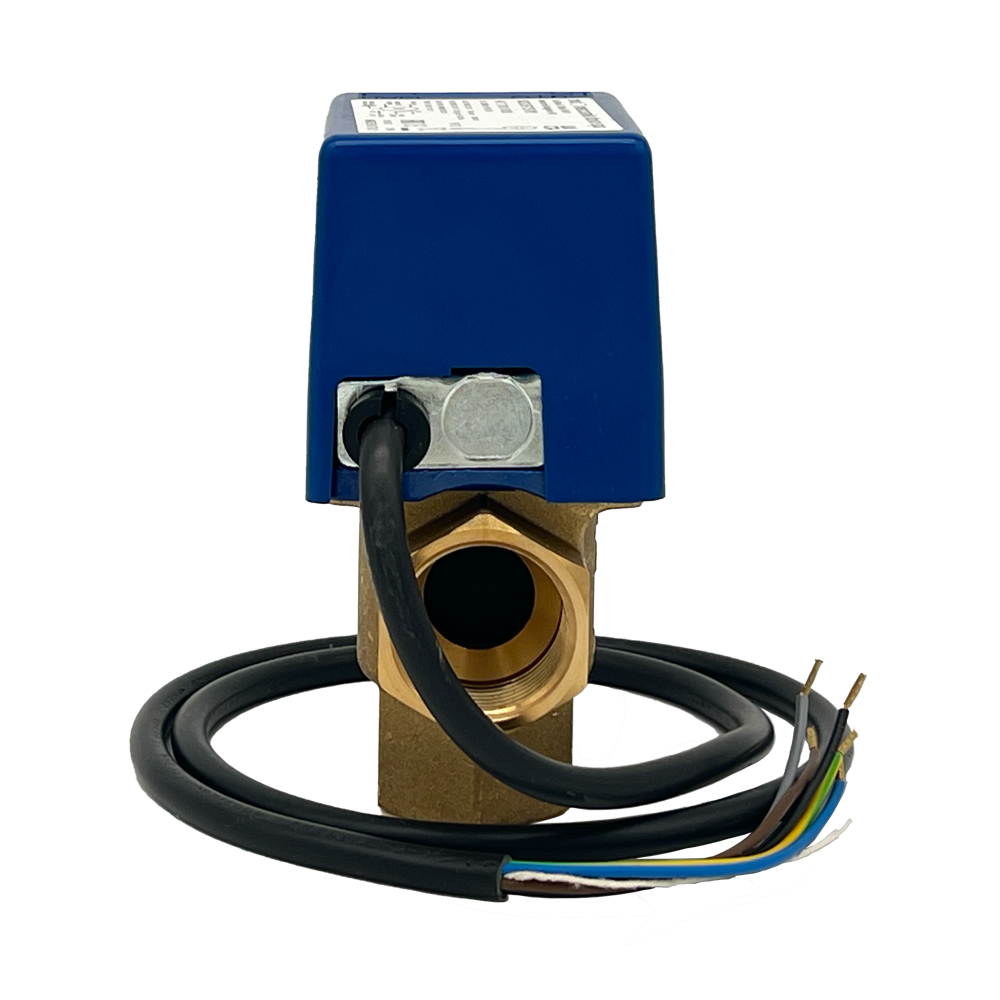

Kabellänge: 1000 mm
mit integriertem Endschalter
Differenzdruck: max. 0,9 bar
Wasser mit bis zu 50% Glykol
Max. Differenzdruck: 0,62 bar
Anschlüsse: Innengewinde
Kvs-Wert: 12,6

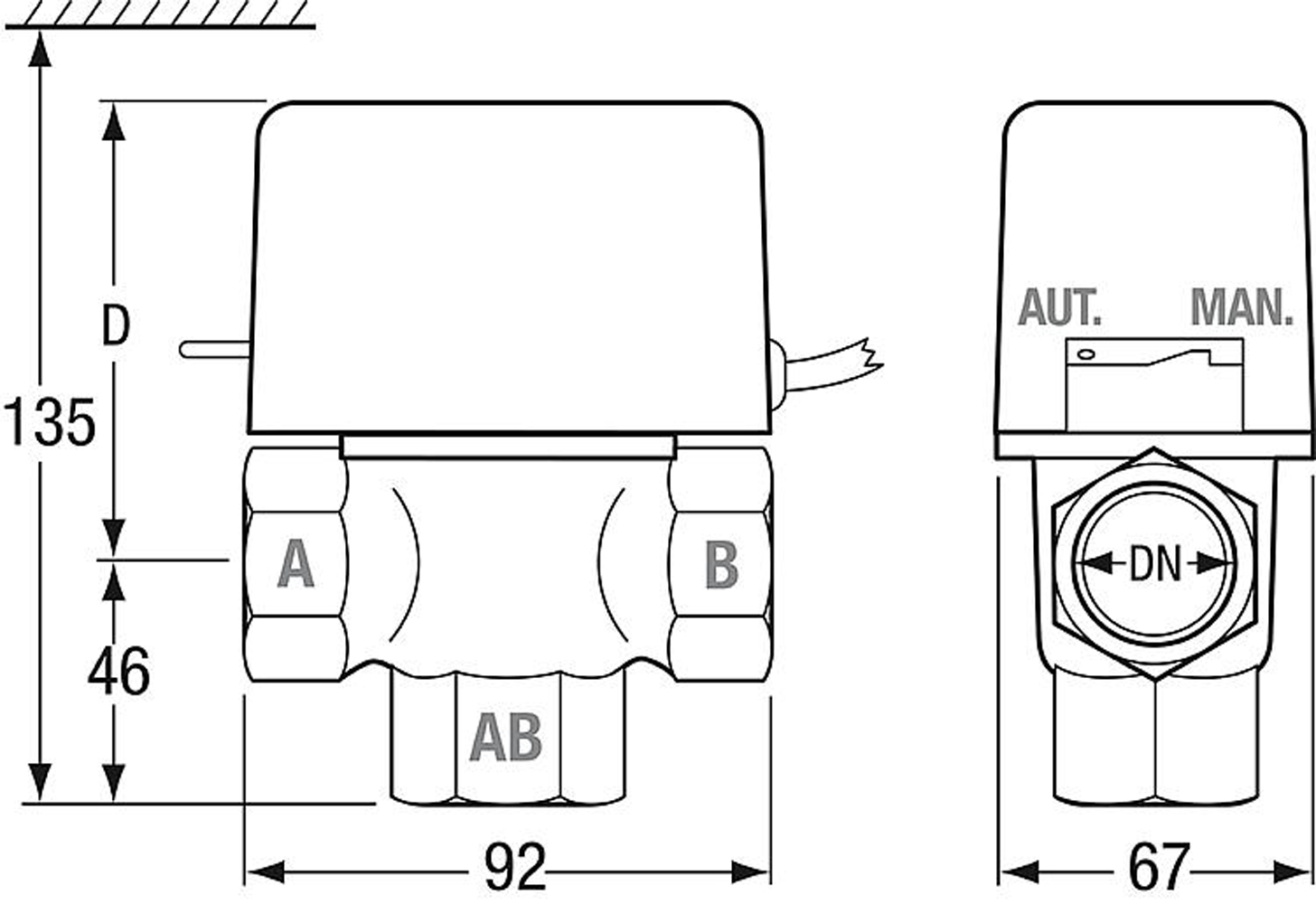

Größe: DN 25 (G 1")
Spannung: 24 V 50 Hz

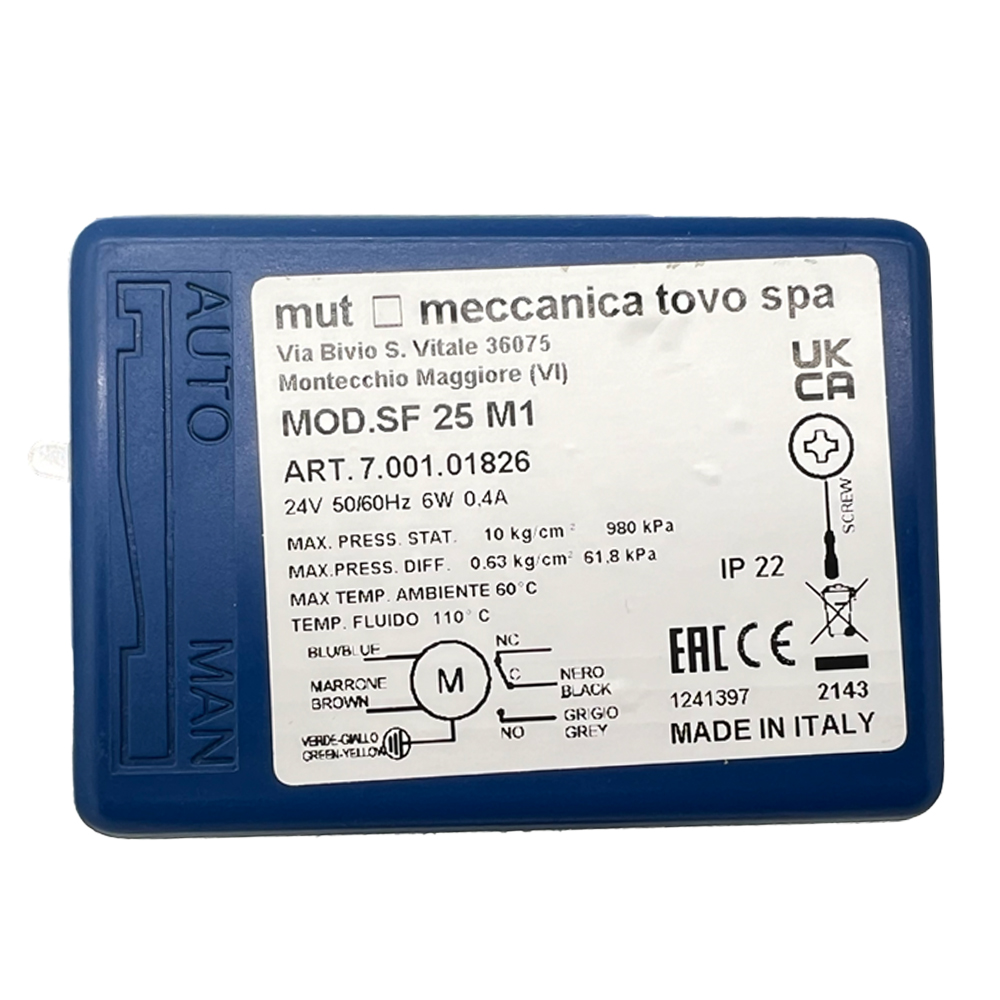

Marke: mut

Funktionshinweise:

Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 10 Sekunden von A in eine Mittelstellung. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück. Zulässige Einbaulage: Motor oben oder seitlich!
