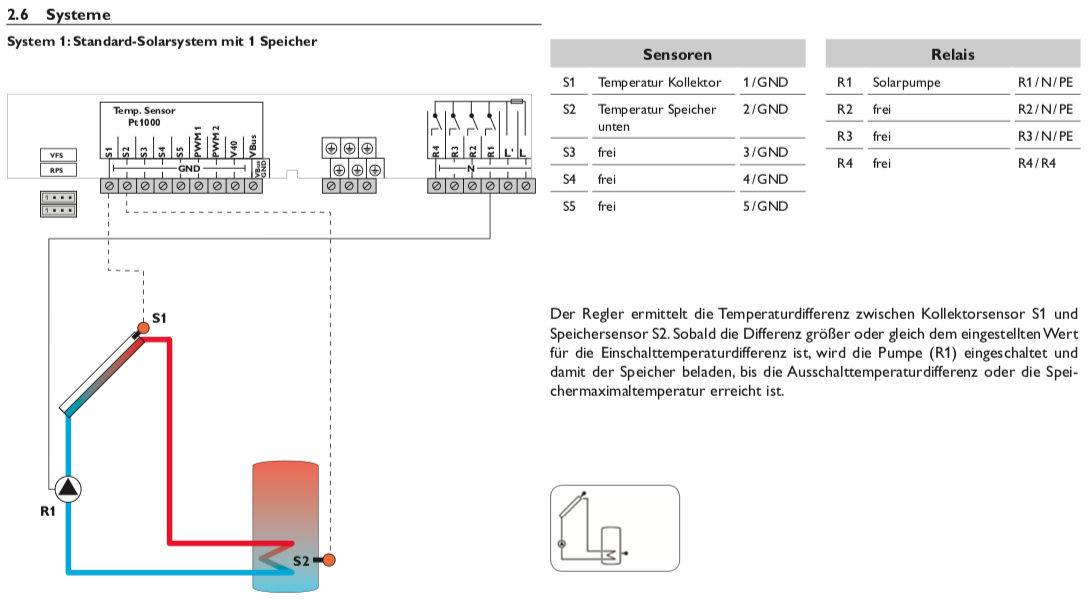

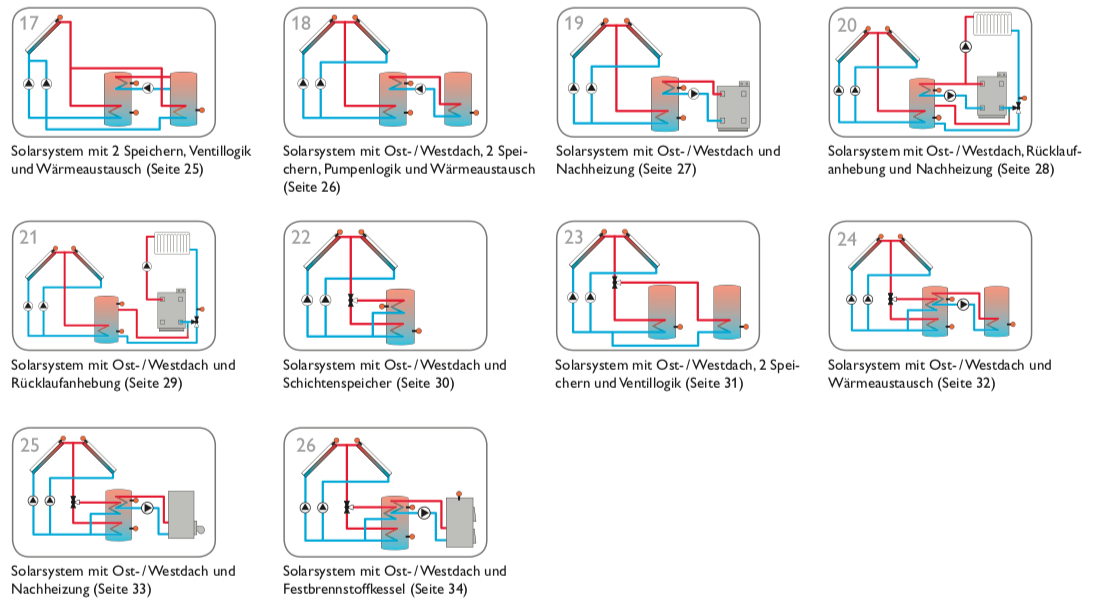

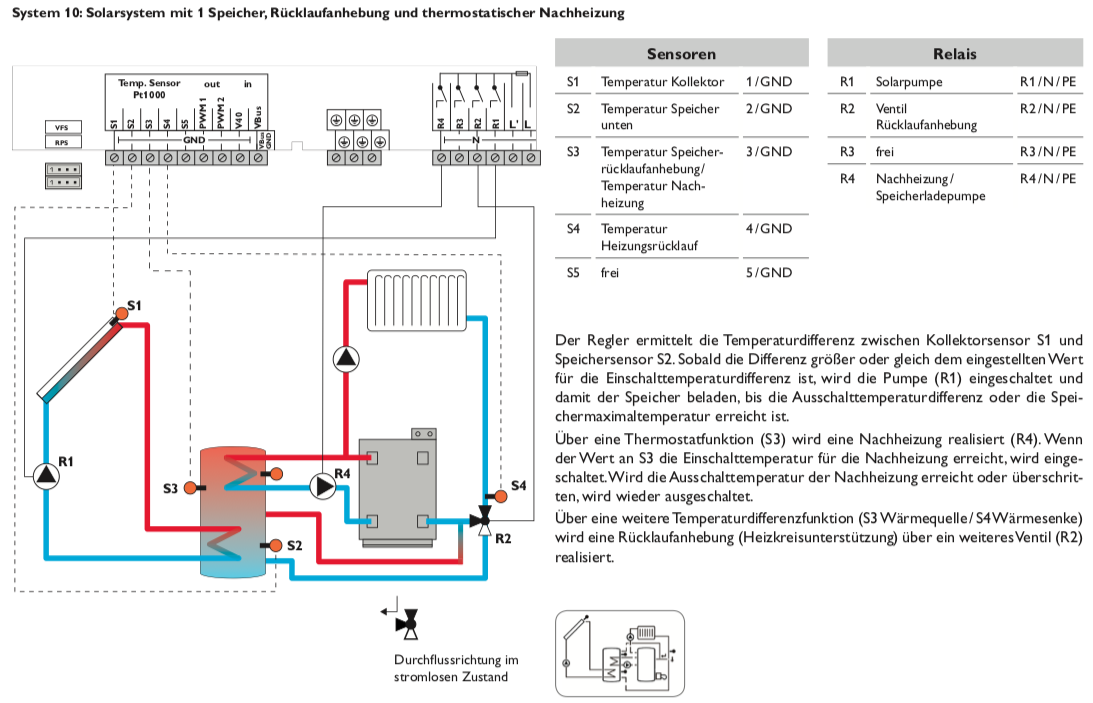

Solarsteuerung Resol DeltaSol BX (ohne Fühler)

Zwei-Wege-Zonenventil - Innengewinde oder Außengewinde Das Orkli Zweiwegeventil ist für die Anwendung in geschlossenen Heizungskreisläufen oder Solarkreisläufen.  Das Umschaltventil ist stromlos geschlossen (2-Wege). Es kann zum Befüllen, Spülen, Entlüften oder Entleerung der Anlage über einen integrierten Hebel von Hand betätigt werden. • Geeignet für den Einsatz in Primärkreisläufen von Solarsystemen oder Heizungssystemen• Geeignet für Flüssigkeiten: Wasser mit bis zu 50% Glycol• Zwei-Wege-Ventil mit einem Einlass und einem Auslass• Verbundgerät bestehend aus einem Ventilkörper aus Messing auf dem sich das Motorgehäuse befindet• Das Ventil ist stromlos geschlossen• Rücklauf mittels Federkraft Technische Daten:                 1/2” IG 3/4” IG 1” IG 3/4” AG 1” AG   Differenzdruck: 1,4 bar 0,7 bar 0,6 bar 0,7 bar 0,6 bar   Max. Druck: 10 bar   Temperaturbereich: -20° - 160°C   Leistungsaufnahme: 6 Watt   Öffnungszeit ca.:  < 12 Sek.   Schließzeit ca.: <> 6 Sek.   Motor: 230V / 50Hz    Zulässige Einbaulage: oben / seitlich   Kabellänge: 60 cm

PT1000 Kabel-Temperaturfühler bis 105 °C - 1,5 m bis 20,0 m Länge Der ideale Temperaturfühler für die universelle und kostengünstige Temperaturerfassung bis 105 °C. Ein Kabel-Temperaturfühler (KBTF) dient zur Messung der Temperatur in gasförmigen Medien oder in Verbindung mit einer Tauchhülse auch zur Messung in flüssigen Medien. Anwendungsgebiete: - Messung an Heizungen, Heizungsregelung- Klima- und Lüftungsanlagen- Ideal für Solaranlagen- Pufferfühler, Speicherfühler, Tauchfühler oder Vorlauffühler Technische Daten: Sensor: Wärmequellensensor PT1000 Klasse B nach DIN EN 60751Temperaturbereich Leitung: bis 105 °C Temperaturbereich Sensor: bis 105 °C Leitung: PVC-Leitung - Länge wählbarSchutzhülse: Edelstahl Ø 6 mmMade in Germany

Orkli 2-Strang Solarstation 2.0-12.0 Liter mit Hocheffizienspumpe  Die Pumpenstation-Solar ist eine Baugruppe aus Komponenten, welche die Hydraulikelemente des Primärkreislaufs der Anlagen umfasst. Die Pumpenstation-Solar dient der Abführung der durch die Solarkollektoren aufgenommenen Energie. Diese wird dem Speicher zugeführt. Wartungsfreie Umwälzpumpe und geringer Stromaufnahme, Sperrventil, Schwerkraftbremse und Solarsicherheitsventil. Der wichtigste Unterschied dieser Pumpenstation gegenüber anderen Komponenten, die bei Heiz- und Warmwasserbereitungssystemen eingesetzt werden, besteht in den hohen Temperaturen, denen sie ausgesetzt wird. Aus diesem Grund werden die eingesetzten Materialien speziell ausgewählt, um bei solchen Temperaturen zu arbeiten.  Technische Daten der Orkli 2-Strang Solarstation 2.0-12.0 Liter mit Hocheffizienspumpe Pumpe: Yonos Para ST15/7 PWM Max. Betriebstemperatur der Vorlaufleitung: 120 °C Max. Betriebstemperatur der Rücklaufleitung: 100 °C Max. Betriebstemperatur des Sicherheitsventils: 160 °C Sicherheitsventils: 6 bar Temperaturbereich Thermometer: 0-120 °C Durchflussanzeige: 2-12 l/min Hocheffizienzpumpe mit vorkonfektionierten Kabel Abstand zwischen Vor- und Rücklauf: 95 mm Externe Modulation der PWM Pumpe Einsetzbar für Kollektorfelder bis 16qm Anpassbarkeit mit jeder Solarsteuerung Stromaufnahmebereich der Pumpe 4-60W Skala Druckmessbereich: 0-10 bar Anschlüsse: 3/4" Innengewinde Isolierendes Gehäuse aus expandierendem Polypropylen (EPP) Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):- Braunes Kabel --> L (Phase)- Blaues Kabel --> N (Null-Leiter)- Gelb-Grünes Kabel --> PE (Erde) Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:- Braunes Kabel --> +- Blaues Kabel --> -- Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt) TIPP:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden. ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!

Vakuumröhrenkollektor Sonnenkollektor Eurotherm-Solar PRO - 30R (4,58 m²) Der Hochleistungs-Vakuumröhrenkollektor Eurotherm-Solar PRO 30R mit dem Top-Design - 1A Qualität - hohe Leistung - kosteneffizient! Der Solardirekt24 - Eurotherm-Solar PRO - 30R Vakuumröhrenkollektor ist ein Heatpipe Röhrenkollektor der sich weit von der Masse der üblichen Kollektoren abhebt. Mit dem Röhrenkollektor von Solardirekt24 profitieren Sie von fortschrittlicher Technologie in Kombination mit einer besonders einfachen Installation. Die hochwertigen Glasröhren werden aus Borosilikat-Silizium Glas gefertigt und sind mit einer Glasstärke von 2mm extrem hagelsicher. Eine Kupferschicht auf dem Glas erhöht die Effizienz, während die Aluminiumtragkonstruktion für eine lange Lebensdauer sorgt. Durch die revolutionäre Heat Pipe Technologie lassen sich die Glasröhren schnell und unkompliziert austauschen - eine Entleerung der Anlage ist nicht notwendig. Der große Vorteil von Vakuumröhrenkollektoren besteht in einem sehr guten Wirkungsgrad auch bei schräg einfallendem Licht. Der Eurotherm-Solar PRO Vakuumröhrenkollektor arbeitet mit leistungsstarken Heatpipes mit 24 mm Heatpipe-Kopf - für eine optimale Wärmeübergabe im Sammler. Damit ist dieser Kollektor nicht nur bestens für Ihre Brauchwassererwärmung geeignet, sondern unterstützt auch ideal Ihre Heizung. Auch bei bedecktem Himmel, diffusem Licht oder im Winter erzeugt diese Solaranlage noch herausragende Leistungen. Zertifiziert durch Solar Keymark und das Fraunhoferinstitut für Solare Energiesysteme. Lassen Sie sich von dem besten Preis- / Leistungsverhältnis überzeugen! Alle Vorteile des Sonnenkollektors Eurotherm-Solar PRO im Überblick: Zertifiziert durch das ISE in Freiburg (Fraunhoferinstitut für Solare Energiesysteme) Der Röhrenkollektor hat alle notwendigen Zulassungen nach DIN Certco Solar Keymark zertifiziert Kollektor ist förderfähig Optimal geeignet für Brauchwassererwärmung, heizungsunterstützende Anlagen und in Prozesswärmeanlagen Die enorm hohe Qualität unserer Kollektoren und der verbauten Materialien, sowie regelmäßige, protokollierte Qualitätskontrollen, garantieren eine hohe Lebensdauer. Wir bieten Ihnen deshalb auf unseren Eurotherm-Solar PRO Vakuumröhrenkollektor (Sammler) volle 10 Jahre Garantie! Der Einsatz von hochwertigen Vakuumröhren und einer besonders guten Wärmedämmung (Steinwolle) des Sammlers ermöglicht eine effiziente Nutzung auch bei niedrigen Außentemperaturen und hohen Vorlauftemperaturen bei einem Minimum an Wärmeverlust Die effizienten Vakuumröhren sind beim Eurotherm-Solar PRO mit 24mm dicken und 70mm langen Heatpipe Kondensatoren ausgestattet. Dadurch verdoppelt sich die Kontaktfläche zur Wärmeübertragung von der Röhre zum Sammler gegenüber herkömmlichen Standardkollektoren Direkt umflossener Kondensator - daher höchste Leistung Schräg einfallende Sonnenstrahlen werden optimal in Wärme umgewandelt Leistungsstark auch bei problematischer Ausrichtung der Dachfläche Integrierte Tauchhülse für Fühler Stabiles und formschönes Design aus Aluminium Aluminium-Gehäuse und Rahmenprofile für maximalen Schutz gegen Witterungsbedingungen. Durch die trockene Anbindung der Kollektorröhren ist der Ein- und Ausbau einzelner Röhren möglich, ohne die Solaranlage entleeren zu müssen. Das spezielle Frostschutzdesign der Heatpipes sorgt dafür, dass das Wärmerohr auch für sehr kalte Bereiche / Einsatzorte geeignet ist und eine lange Lebensdauer hat. Einfache Montage: Aufbau des Rahmens ohne gleichzeitiges Einsetzen der Röhren möglich, dadurch leichte Montage des Rahmens auf dem Boden und späteres Einsetzen der Röhren auf dem Dach problemlos realisierbar Förderung für Heizung und Sanierung ab 2024 Wenn Sie jetzt auf eine klima­freundliche Heizung mit mindestens 65 % erneuer­baren Energien umsteigen, erhalten Sie hierfür 30 % Grundförderung. Die Grundförderung und die verschiedenen Bonusförderungen lassen sich miteinander kombinieren – bis zu einem Förder­satz von maximal 70 % BAFA und KfW Förderung 2024 - kostenlos und unverbindlich beraten lassen! Wenn Sie Ihre Solarthermieanlage selbst installieren wollen oder mehr über die Fördermöglichkeiten beim BAFA und der KfW erfahren möchten, stehen wir von Solardirekt24 Ihnen gerne zur Seite. Wir beraten und unterstützen Sie von der Planung bis zur Installation. Technische Daten Vakuumröhrenkollektor: Modell Eurotherm-Solar PRO Hersteller Solardirekt24 GmbH Konstruktion Heatpipe Vakuum Röhren Solar Kollektor mit trockener Anbindung Brutto Fläche 4,58 m2 Absorber Fläche 2,81 m2 Anzahl Kollektorröhren 30 Röhrenlänge 1800 mm Außendurchmesser Röhre 58 mm Innendurchmesser Röhre 47 mm Höhe 1980 mm Breite 2370 mm Tiefe 125 mm Röhrenabstand 75 mm Nettogewicht 103 kg Absorptionsgrad 95 % Empfohlenes Medium Wasser oder Glykolgemisch (Solarflüssigkeit) Empfohlener Anstellwinkel 15 - 90° Empfohlener Volumenstrom 120 l/h Arbeitsdruck max. 10 bar Prüfdruck 18 bar Arbeitsdruck empfohlen 3 bar Isolierung Sammler Steinwolle Anschluss Sammler 22mm Kupferrohr Tauchhülse integriert Material Sammlergehäuse Aluminium, eloxiert Material Rahmen Aluminium, eloxiert Farbe Sammler & Rahmen Silber Material Röhren  Borosilikat-Silizium Glasstärke 2 mm Hagelbeständig bis min. 25mm Heat-Pipe Kopf 24 mm (70 mm Länge) Stagnationstemperatur 208 °C Drain-Back Geeignet Steam-Back Geeignet Poolanbindung Geeignet (mit Plattenwärmetauscher) Installation Schrägdach Geeignet Installation Flachdach Geeignet (mit passender Aufständerung) Fassadenmontage Geeignet Indachmontage Nicht geeignet Spiegel Nein Empfohlene Speichergröße ca. 50 Liter pro m2 Kollektorfläche Leistungsvergleich Vakuumröhrenkollektoren: Jahresertrag in kWh am Referenzstandort Würzburg. Montage des Röhrenkollektors: Mit maximal zwei Personen lässt sich in relativ kurzer Zeit eine komplette Zelle zusammenbauen und auf dem Dach montieren. Die Montage ist auf einem Schrägdach und auch einem Flachdach ohne Probleme möglich. Durch die trockene Anbindung der Kollektor Röhren ist der Ein- und Ausbau einzelner Röhren umsetzbar, ohne die Solaranlage entleeren zu müssen. Bitte beachten Sie, dass Sie für die Montage des Kollektors ergänzend ein passendes Trägerprofil oder eine Aufständerung benötigen. Beides erhalten Sie natürlich ebenfalls bei uns im Shop. Förderung BAFA Röhrenkollektor (Bundesamt für Wirtschaft und Ausfuhrkontrolle): Unsere Kollektoren sind durch Zertifizierung voll BAFA förderfähig. Weitere Informationen finden Sie unter www.bafa.de

Solarstation 2-Strang-Pumpengruppe Hocheffizienzpumpe Hydra GPS I 20-8-130 PWM2 Unsere Eurotherm-Solar Solarstation GPS ist eine gute Wahl für Ihre Solarthermie Anlage. Sie ist mit einer energiesparenden Hydra GPS I 20-8-130 PWM2 ausgestattet und erzielt im Vergleich zu asynchronen Pumpen einen deutlich niedrigeren Stromverbrauch. Eine Verbindung von Kollektor und Speicher bei thermischen Solaranlagen bildet die Solarpumpengruppe. Die Wärmeträgerflüssigkeit wird von der Solarstation umgewälzt. Die Solarpumpengruppe besteht aus der Zirkulationspumpe und der Steuerung mit Messgeräten und kann sowohl für Flachkollektoren als auch Vakuumröhrenkollektoren verwendet werden. Vorteile Eurotherm-Solar Solarstation GPS PWM2 Kontrolle der Temperaturen auf dem Einlauf und dem Rücklauf Vormontiert - Inklusive Isolation - Mit Solar-Sicherheitsventil und Manometer Mit integrierter Befüll- und Spüleinrichtung Sicherheitsgruppe mit Druckmesser 10 bar Wand- und Speichereinbau möglich Dämmung aus EPP schwarz Technische Daten Pumpe: Hydra GPS I 20-8-130 PWM2 Max. Betriebstemperatur: 110 °C Sicherheitsventil: 10 bar Temperaturbereich Thermometer: rot 160 °C / blau 100 °C Durchflussanzeige: 2-12 l/min Anschlüsse Solarleitung: 3/4" AG Anschluss für Ausdehnungsgefäß: 3/4" AG Anschlüsse am KFE-Hahn: 3/4" Abmessungen ca. : 310 x 460 x 190 mm Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):- Braunes Kabel --> L (Phase)- Blaues Kabel --> N (Null-Leiter)- Gelb-Grünes Kabel --> PE (Erde) Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen: Das PWM Signal ist eine DC Gleichspannung mit nur 0-10V, unter keinen Umständen mit AC230V verbinden !- Braunes Kabel --> + DC Pluspol- Blaues Kabel --> - DC Minuspol- Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt) TIPP:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler verwenden (beispielsweise Resol Pumpensignalwandler PSW Premium Artikel Nummer 18001090) . ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!

Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28°C SD24 Premium Solarflüssigkeit ist ein Wärmeträgermedium und Frostschutzmittel für Solaranlagen. Das Solarliquid ist für Vakuumröhrenkollektoren sowie Flachkollektoren geeignet. SD24 Premium Solarflüssigkeit ist eine geruchlose, umweltfreundliche ind biologisch abbaubare Flüssigkeit auf der Basis von Propylenglycol 1-2, welche in thermischen Solaranlagen als Wärmeträgerflüssigkeit eingesetzt wird. Durch die ökologische und physiologische Unbedenklichkeit kann SD24 Premium Solarflüssigkeit auch in der Lebensmittelverarbeitung, Pharmaproduktion, Medizin und anderen Hygienebereichen eingesetzt werden. Die in der SD24 Premium Solarflüssigkeit enthaltenen speziellen Korrosionsinhibitoren schützen die verwendeten Materialien langfristig vor Korrosion, Schichtbildung und Ablagerungen. Die gebräuchlich verwendeten Dichtungsmaterialien werden nicht angegriffen. Eigenschaften von SD24 Premium Solarflüssigkeit: für Flachkollektor und Röhrenkollektor geeignet unverdünnt Frostschutz bis -28 °C anwendungsfertige Flüssigkeit klare, rot-fluoreszierende Flüssigkeit optimaler Wärmetransport Made in Germany wird in 10 Liter Kanistern ausgeliefert biologisch abbaubar nitritfrei, Phosphatfrei, Sekundäraminfrei, Boratfrei, 2-Ethylhexansäurefrei weder Gefahrstoff noch Gefahrgut! Technische Daten SD24 Premium Solarflüssigkeit: Siedepunkt: ca. 103 °C Unverdünnt frostsicher bis: -28 °C           - Frostschutz (Eisflockenpunkt) ca.: -28 °C           - Frostschutz (Eisstockpunkt) ca.: -35 °C Temperaturbeständig: bis 180 °C ph-Wert ca.: 8,0 (20 °C) Dichte: 1.035 - 1,045 g/cm3 (20 °C) Frostschutzbasis: 1.2 Monopropylenglykol Wärmeleitfähigkeit: ca. 0,40 W/m*K (20 °C)   Weitere Fragen zum Thema Solarflüssigkeit? Wir haben Antworten auf die häufigsten Fragen zusammengestellt.

Drei-Wege-Zonenventil - Innengewinde oder Außengewinde Das Orkli Dreiwegeventil ist für die Anwendung in geschlossenen Heizungskreisläufen oder Solarkreisläufen.  Das Umschaltventil ist stromlos AB-B offen (3-Wege). Es kann zum Befüllen, Spülen, Entlüften oder Entleerung der Anlage über einen integrierten Hebel von Hand betätigt werden. • Geeignet für den Einsatz in Primärkreisläufen von Solarsystemen oder Heizungssystemen• Geeignet für Flüssigkeiten: Wasser mit bis zu 50% Glycol• Zwei-Wege-Ventil mit einem Einlass und einem Auslass• Verbundgerät bestehend aus einem Ventilkörper aus Messing auf dem sich das Motorgehäuse befindet• Das Ventil ist stromlos AB-B offen Technische Daten:                 1/2” IG 3/4” IG 1” IG 3/4” AG 1” AG   Differenzdruck: 1,4 bar 0,7 bar 0,6 bar 0,7 bar 0,6 bar   Max. Druck: 10 bar   Temperaturbereich: -20° - 160°C   Leistungsaufnahme: 6 Watt   Öffnungszeit ca.:  < 12 Sek.   Schließzeit ca.: <> 6 Sek.   Motor: 230V / 50Hz    Zulässige Einbaulage: oben / seitlich   Kabellänge: 60 cm

PT1000 Kabel-Temperaturfühler bis 200 °C - 2,0 m bis 20 m Länge Der ideale Temperaturfühler für die universelle und kostengünstige Temperaturerfassung bis 200 °C.Ein Kabel-Temperaturfühler (KBTF) dient zur Messung der Temperatur in gasförmigen Medien oder in Verbindung mit einer Tauchhülse auch zur Messung in flüssigen Medien. Anwendungsgebiete: - Messung an Heizungen, Heizungsregelung- Klima- und Lüftungsanlagen- Ideal für Solaranlagen- Pufferfühler, Speicherfühler, Tauchfühler oder Vorlauffühler Technische Daten: Sensor: Wärmequellensensor PT1000 Klasse B nach DIN EN 60751Temperaturbereich Leitung: bis 110 °C Temperaturbereich Sensor: bis 200 °C Leitung: Silikon-Leitung - Länge nach AuswahlSchutzhülse: Edelstahl Ø 6 mmMade in Germany

Orkli 2-Strang Solarstation 5.0-40.0 Liter / min HE, mit Hocheffizienzpumpe Die Solarstation von Orkli ist mit der Hocheffizienzpumpe Wilo Stratos Para 25/1-9 PWM ausgestattet, die besonders sparsam arbeitet und bezüglich der Energieeffizienz den strengen Anforderungen der Richtlinie 2009/125/EG der Europäischen Union entspricht. Die Kabel der Pumpe sind vorkonfektioniert, das heißt, sie werden bereits anschlussfertig geliefert und können direkt verbaut werden. Die Solarstation ist zweisträngig, es läuft also nicht nur der Vorlauf durch die Station, sondern auch der Rücklauf, was die Möglichkeiten der Steuerung und Kontrolle erhöht. Spezielle Materialien sorgen dafür, dass die einzelnen Elemente der Solarstation den hohen Temperaturen gewachsen sind. So hält die Vorlaufleitung Temperaturen bis 160 °C stand, die Rücklaufleitung ist bis maximal 110 °C einsetzbar. Das eingebaute  Sicherheitsventil ist für bis zu 6 bar ausgelegt und kann eine Arbeitstemperatur von bis zu 160 °C aushalten. Damit keine wertvolle Wärme verloren geht, ist der gesamte Block mit expandierendem Polypropylen (EPP) ummantelt. Die zweisträngige Solarstation von Orkli ist für Kollektorfelder bis 50 m² ausgelegt und an jede Steuerungen anpassbar. Technische Daten Pumpe: Stratos Para 25/1-9 PWM Für Kollektorfelder bis 50qm Max. Betriebstemperatur der Vorlaufleitung: 160 °C Max. Betriebstemperatur der Rücklaufleitung: 110 °C Max. Betriebstemperatur des Sicherheitsventils: 160 °C Sicherheitsventils: 6 bar Temperaturbereich Thermometer: 0-120 °C Durchflussanzeige: 5-40 l/min Hocheffizienzpumpe mit vorkonfektionierten Kabel Anpassbarkeit mit jeder Solarsteuerung Skala Druckmessbereich: 0-10 bar Abstand zwischen Strängen: 125 mm Anschlüsse: 1 1/4" Außengewinde Anschluss für Ausdehnungsgefäß: 3/4" Isolierendes Gehäuse aus expandierendem Polypropylen (EPP)  Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):- Braunes Kabel --> L (Phase)- Blaues Kabel --> N (Null-Leiter)- Gelb-Grünes Kabel --> PE (Erde) Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:- Braunes Kabel --> +- Blaues Kabel --> -- Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt) TIPP:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden. ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!

Solarstation 1-Strang-Pumpengruppe Hocheffizienzpumpe Hydra GPS I 20-8-130 PWM2 Die 1- Strang Solarstation mit Hocheffizienzpumpe ist eine gute Wahl für Ihre Solarthermie Anlage. Sie ist mit einer energiesparenden Hydra GPS I 20-8-130 PWM2 Pumpe ausgestattet und erzielt im Vergleich zu asynchronen Pumpen einen deutlich niedrigeren Stromverbrauch. Vorteile: Kontrolle der Temperaturen (Vorlaufleitung) Vormontiert - Inklusive Isolation - Mit Solar-Sicherheitsventil und Manometer Mit integrierter Befüll- und Spüleinrichtung Sicherheitsgruppe mit 6 bar Sicherheitsventil Verbautes Manometer (10 bar) Verbauter Kugelhahn und Rückschlagventil im Thermometer Durchflussanzeige 2-12 l/min Wand- und Speichereinbau möglich Dämmung aus EPP schwarz Technische Daten: Pumpe: Hydra GPS I 20-8-130 PWM2 Max. Betriebstemperatur: 110 °C Sicherheitsventil: 6 bar Temperaturbereich Thermometer: 0-100 °C Durchflussanzeige: 2-12 l/min Anschlüsse Solarleitung: 3/4" AG Anschluss für Ausdehnungsgefäß: 3/4" IG Anschlüsse am KFE-Hahn: 3/4" AG Abmessungen: 460x210x185mm Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):- Braunes Kabel --> L (Phase)- Blaues Kabel --> N (Null-Leiter)- Gelb-Grünes Kabel --> PE (Erde) Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:- Braunes Kabel --> +- Blaues Kabel --> -- Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt) TIPP:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden. ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!
