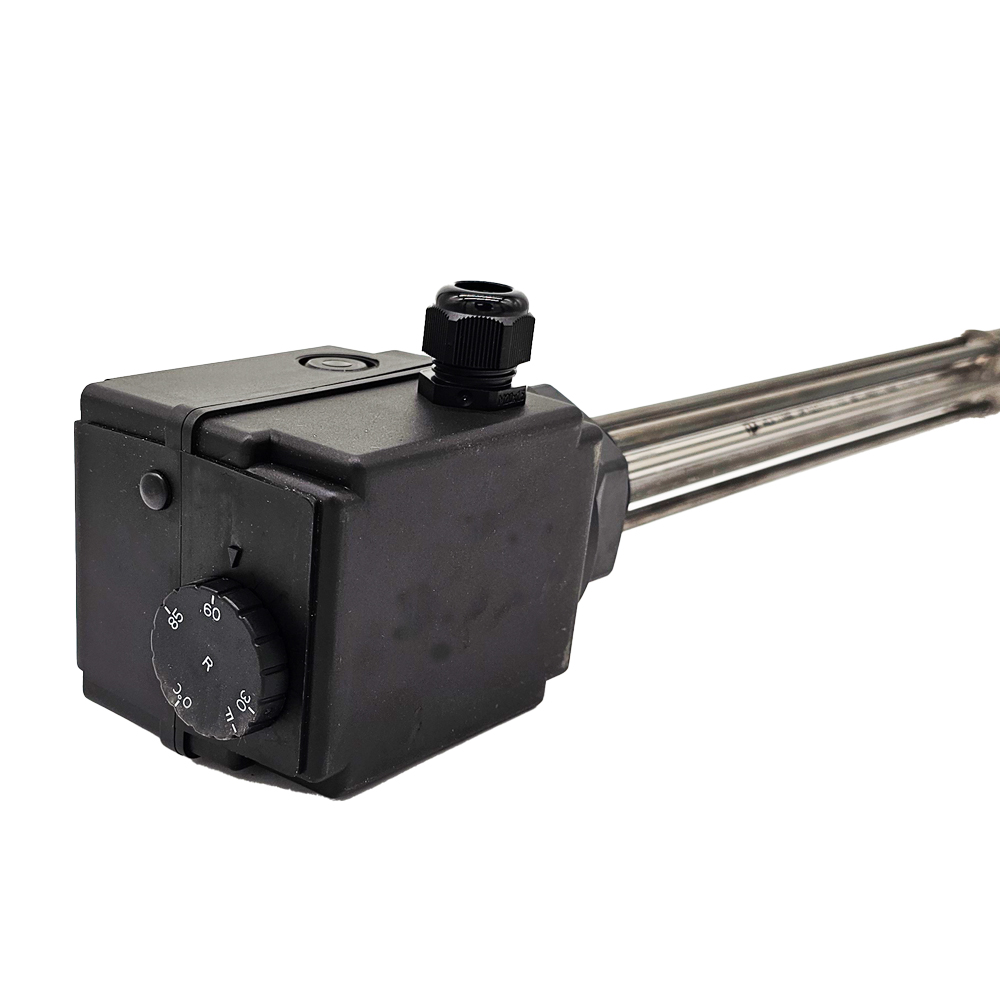

TWL Elektroheizstab 2,0 / 3,0 / 4,5 kW mit Isoliertrennung – Thermostat und Sicherheits-Temperaturbegrenzer

Leistung in kW: 2,0 kW

TWL Elektroheizstab mit Isoliertrennung – flexible Zusatzheizung für Speicher

Der TWL Elektroheizstab mit Isoliertrennung eignet sich zur elektrischen Erwärmung von geeigneten Trinkwasser- und Pufferspeichern. Ob zur Warmwasserbereitung im Haushalt, als ergänzende Wärmequelle oder in Kombination mit einer Solarthermieanlage – mit drei Leistungsvarianten lässt sich der Heizstab passend zum jeweiligen Speicher und Einsatzbereich auswählen.

Die integrierten Heizelemente bestehen aus Edelstahl und sind U-förmig gebogen. Ein eingebauter Thermostat ermöglicht die stufenweise Einstellung der Temperatur zwischen 30 °C und 85 °C. Zusätzlich ist der Heizstab mit einem Sicherheits-Temperaturbegrenzer ausgestattet.

Isoliertrennung für den Speichereinsatz

Die Isoliertrennung unterbricht die elektrisch leitende Verbindung zwischen den Heizelementen und dem Speichermedium. Zusammen mit dem integrierten Schutzstromableitwiderstand ist sie Teil des Korrosionsschutzkonzepts dieses Heizstabs.

Damit eignet sich das Gerät insbesondere für den vorgesehenen Einsatz in emaillierten Speichern. Die tatsächliche Eignung hängt vom Speichertyp und den jeweiligen Einbaubedingungen ab.

Temperatur bequem einstellen

Über den integrierten Thermostat lässt sich die gewünschte Temperatur stufenweise im Bereich von 30 °C bis 85 °C einstellen. Der zusätzliche Sicherheits-Temperaturbegrenzer dient als Schutzfunktion bei zu hohen Temperaturen.

Der Heizstab ist nicht für den Dauerbetrieb vorgesehen. Außerdem ist er nicht stufenlos regelbar und eignet sich nicht für die direkte Nutzung von PV-Überschussstrom.

Drei Leistungsvarianten zur Auswahl

Der TWL Elektroheizstab ist mit 2,0 kW, 3,0 kW oder 4,5 kW erhältlich. Je nach gewählter Leistung unterscheiden sich Spannung und Einbaulänge. Vor der Auswahl sollten Sie deshalb die verfügbare Stromversorgung und die Einbaumaße Ihres Speichers berücksichtigen.

Der Einbau erfolgt waagerecht über einen Anschluss mit 1½-Zoll-Außengewinde. Die Heizstäbe werden ohne Dichtung geliefert.

Produktvorteile

Der TWL Elektroheizstab eignet sich zur Erwärmung geeigneter Trinkwasser- und Pufferspeicher.
Die Isoliertrennung unterbricht die elektrisch leitende Verbindung zwischen Heizelementen und Speichermedium.
Der integrierte Schutzstromableitwiderstand ergänzt das Korrosionsschutzkonzept des Heizstabs.
Der Thermostat ermöglicht eine stufenweise Temperatureinstellung von 30 °C bis 85 °C.
Ein Sicherheits-Temperaturbegrenzer ist als zusätzliche Schutzfunktion integriert.

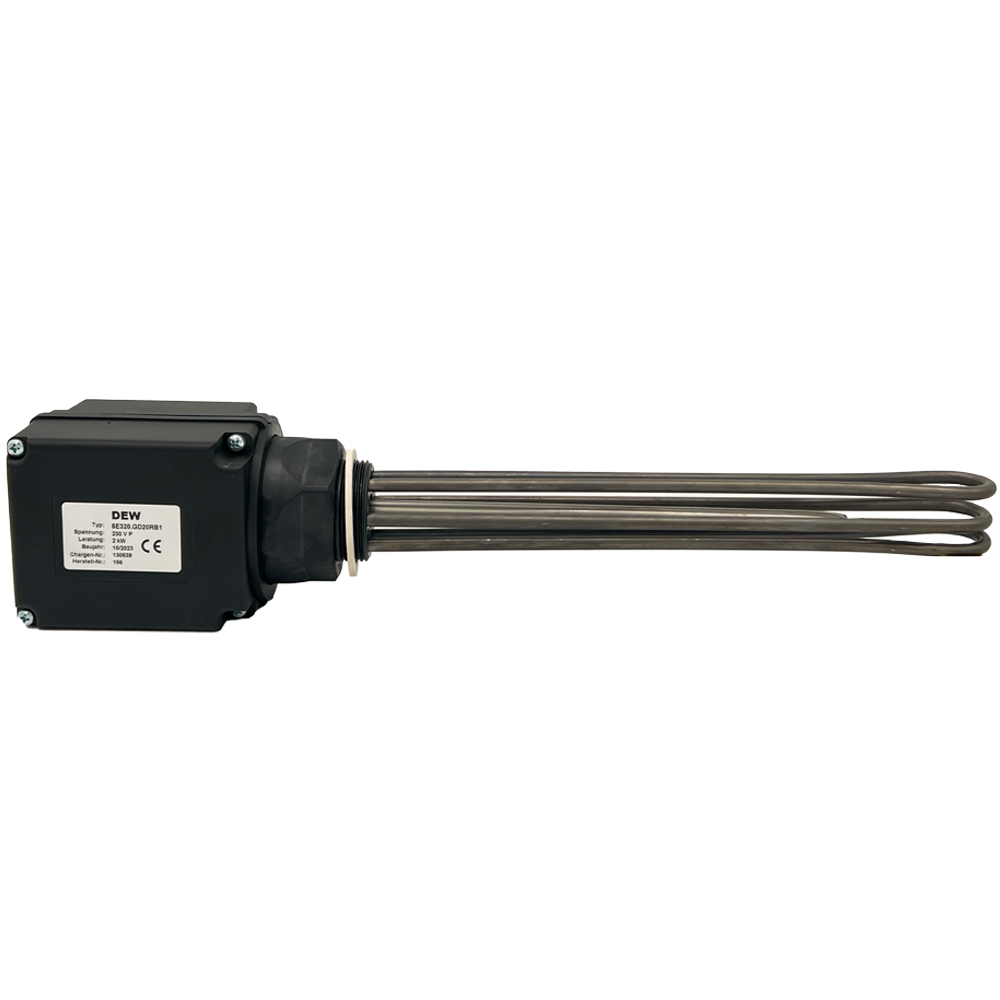

Die drei U-förmig gebogenen Heizelemente bestehen aus Edelstahl 1.4876.
Mit 2,0 kW, 3,0 kW und 4,5 kW stehen drei Leistungsvarianten zur Auswahl.
Der 1½-Zoll-Außengewindeanschluss ermöglicht den Einbau in passende Speicheranschlüsse.
Die unterschiedlichen Einbaulängen erleichtern die Auswahl passend zu den Platzverhältnissen im Speicher.
Der Heizstab kann als zusätzliche Wärmequelle in geeigneten Speicher- und Solarthermieanlagen eingesetzt werden.

Einbau und wichtige Hinweise

Der Heizstab ist für den waagerechten Einbau in emaillierte Speicher vorgesehen.
Vergleichen Sie vor der Auswahl die Einbaulänge mit den Angaben zum vorhandenen Speicher.
Der Heizstab wird ohne Dichtung geliefert. Für die Abdichtung ist eine geeignete Gewindeabdichtung entsprechend der Anschlussausführung erforderlich.
Bei kalkhaltigem Wasser sind Maßnahmen zur Verringerung von Kalkablagerungen wichtig. Regelmäßige Kontrolle und bedarfsgerechte Entkalkung helfen, Ablagerungen an den Heizelementen zu begrenzen.
Starke Kalkablagerungen können die Funktion beeinträchtigen, den Sicherheits-Temperaturbegrenzer auslösen und Schäden am Heizstab verursachen.
Das Gerät ist nicht stufenlos regelbar, nicht für den Dauerbetrieb vorgesehen und nicht für die direkte Nutzung von PV-Überschussstrom geeignet.

Technische Daten

Merkmal	Beschreibung
Hersteller	TWL
Gerätetyp	Elektroheizstab mit Isoliertrennung
Heizelemente	Edelstahl 1.4876, U-förmig gebogen
Einbauposition	Waagerecht
Geeignete Speicher	Emaillierte Speicher, je nach Ausführung
Gewindeanschluss	1½ Zoll Außengewinde
Temperaturregelung	30 °C bis 85 °C, stufenweise einstellbar
Temperaturbegrenzer	Sicherheits-Temperaturbegrenzer (STB)
Korrosionsschutz	Isoliertrennung und Schutzstromableitwiderstand
Betriebsart	Nicht für Dauerbetrieb geeignet
PV-Überschussnutzung	Nicht geeignet

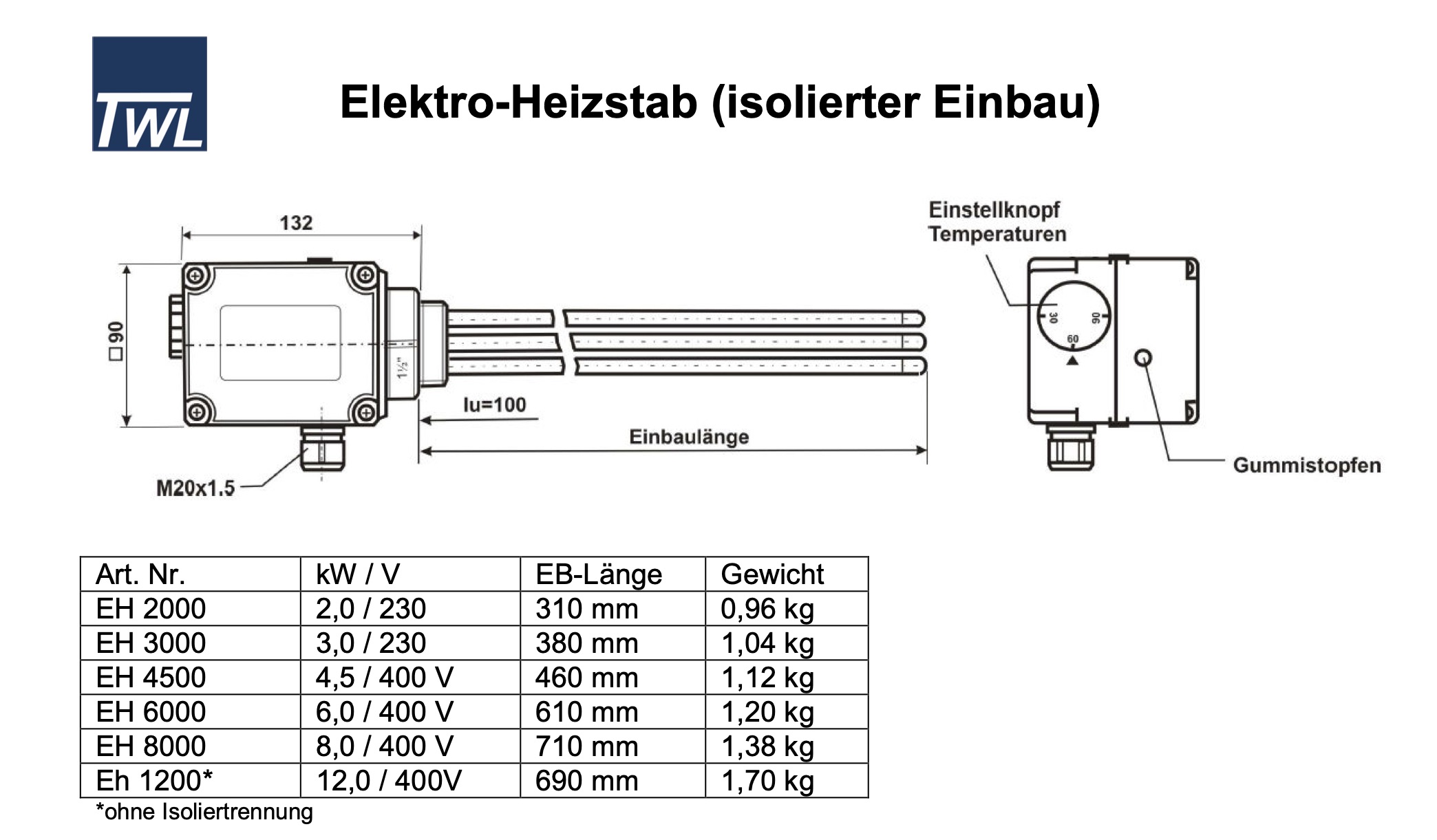

Leistungsvarianten

Leistung	Spannung	Einbaulänge
2,0 kW	220 V	31 cm
3,0 kW	220 V	38 cm
4,5 kW	400 V	46 cm

Warum ein nicht regelbarer Elektroheizstab mit integriertem Thermostat ungeeignet für die PV-Überschussnutzung ist

Was macht ein nicht regelbarer Heizstab mit Thermostat?

Dieser Heizstab schaltet sich nur ein, wenn die Temperatur unter dem eingestellten Sollwert liegt.

Sobald die gewünschte Temperatur erreicht ist, unterbricht der Thermostat die Stromzufuhr.

Der Heizstab arbeitet also binär: Ein/Aus, volle Leistung oder nichts – nicht stufenlos.

Was passiert bei PV-Überschussregelung?

Die PV-Überschussregelung möchte den verfügbaren überschüssigen Solarstrom in variabler Menge in den Heizstab einspeisen.

Dazu wird oft ein Leistungssteller oder ein smarter Regler (z. B. mit PWM, Phasenanschnitt oder 0–10 V-Signal) genutzt.

Die Idee ist: Nicht immer 100 % Leistung, sondern genau so viel, wie gerade überschüssig produziert wird – zum Beispiel 750 W bei 800 W Überschuss.

Warum funktioniert das mit einem nicht regelbaren Thermostat-Heizstab nicht?

Thermostat blockiert die Einspeisung:
Wenn der Thermostat ausschaltet, ist der Heizstab elektrisch unterbrochen – auch wenn PV-Überschuss da ist → kein Stromfluss möglich.
Kein stufenweiser Betrieb:
Der Heizstab kann nicht moduliert werden. Es gibt nur: volle Leistung (z. B. 2 kW) oder aus.
Eine PV-Regelung könnte also keine 300 W einspeisen, wenn nur diese Leistung zur Verfügung steht.
Thermostat und PV-Regelung "streiten" sich:
Beide wollen den Heizstab regeln – der Thermostat macht lokale Temperaturabschaltung, der PV-Regler will Leistung anpassen.
Das führt zu Konflikten und ineffizientem Betrieb (z. B. kein Heizbetrieb bei PV-Überschuss, obwohl Energie verfügbar wäre).

Was ist stattdessen nötig?

Ein leistungsmodulierbarer Heizstab, z. B.:

Ein einfacher, ohne Regelung, der von einem externen PV-Manager gesteuert wird (z. B. MyPV AC•THOR, Smartfox, EGO Power Controller).
Oder ein leistungsregelbarer Heizstab mit externer Regelungseinheit (z. B. über 0–10 V, Modbus, WLAN etc.).

Fazit:

Ein nicht regelbarer Heizstab mit Thermostat ist ungeeignet für PV-Überschussnutzung, weil:

der Thermostat eigenständig abschaltet,
keine stufenlose Leistungsaufnahme möglich ist,
und keine Zusammenarbeit mit PV-Reglern erfolgt.

Für PV-Überschussnutzung brauchst du einen Heizstab mit regelbarem Thermostat, der extern geregelt werden kann – idealerweise mit Leistungsmodulation.

Downloads "TWL Elektroheizstab 2,0 / 3,0 / 4,5 kW mit Isoliertrennung – Thermostat und Sicherheits-Temperaturbegrenzer"

Angaben zum Hersteller (Informationspflichten zur GPSR Produktsicherheitsverordnung)

TWL Technologie GmbH

m Gewerbegebiet 2-12

92271 Freihung, DE

+49 9646 - 809 18 10

vertrieb@twl-technologie.de

Installations- und Warnhinweise

Warnung: Alle Warnhinweise auf dem Produkt, der Verpackung oder in der Bedienungsanleitung sind bei der Montage und Verwendung unbedingt zu beachten. Um Gesundheitsschäden zu vermeiden, richten Sie sich bei Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Sofern angegeben, dürfen diese Arbeiten ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unseren Kundensupport unter info@solardirekt24.de.

Zubehör

Solar PTFE-Gewindedichtband 12 m – hochtemperaturbeständig bis 260 °C, 12 mm breit, für Grobgewinde

Solar PTFE-Gewindedichtband 12 m für Grobgewinde. 12 mm breit, 0,1 mm dick und temperaturbeständig bis 260 °C. Für Solar-, Heizungs- und technische Installationen.

Inhalt: 12 Meter (0,29 € / 1 Meter)

Ab 3,45 €

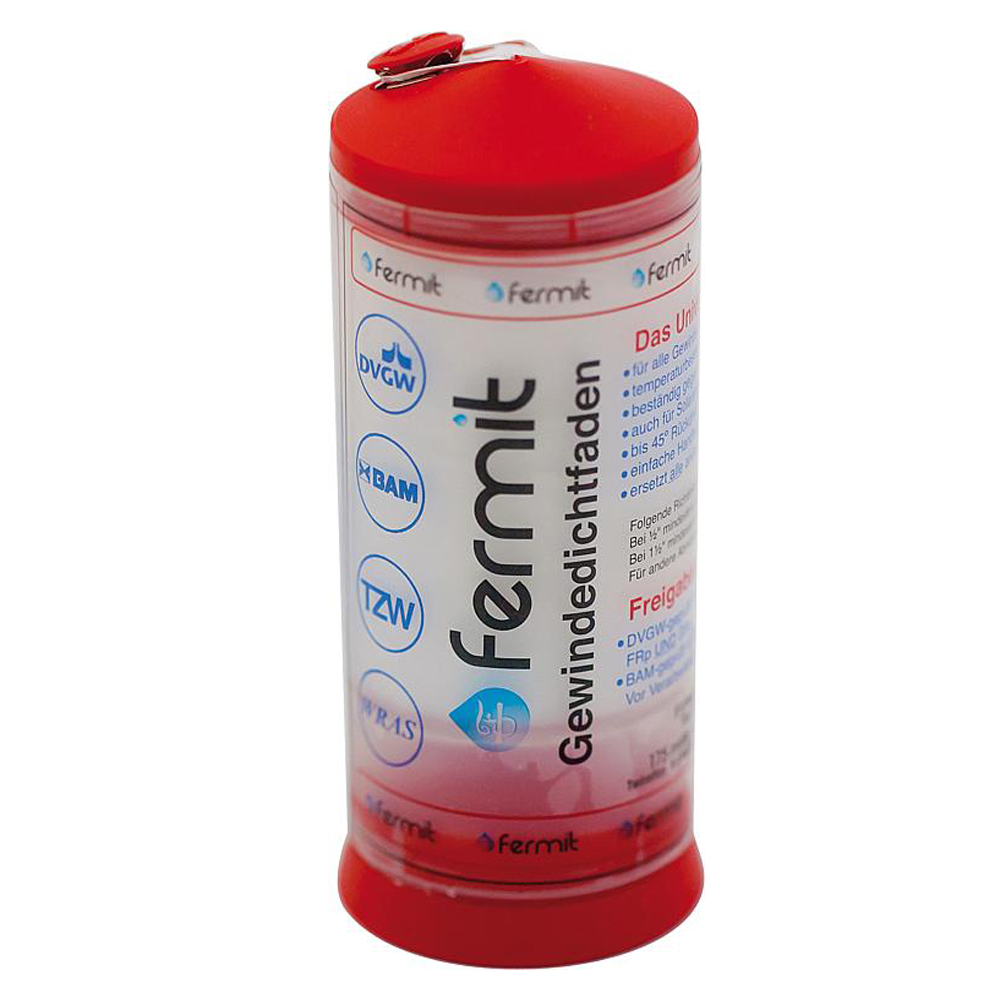

Gewindedichtfaden 175 m – PTFE Dichtfaden für Metall- und Kunststoffgewinde, temperaturbeständig von -200 bis +240 °C
