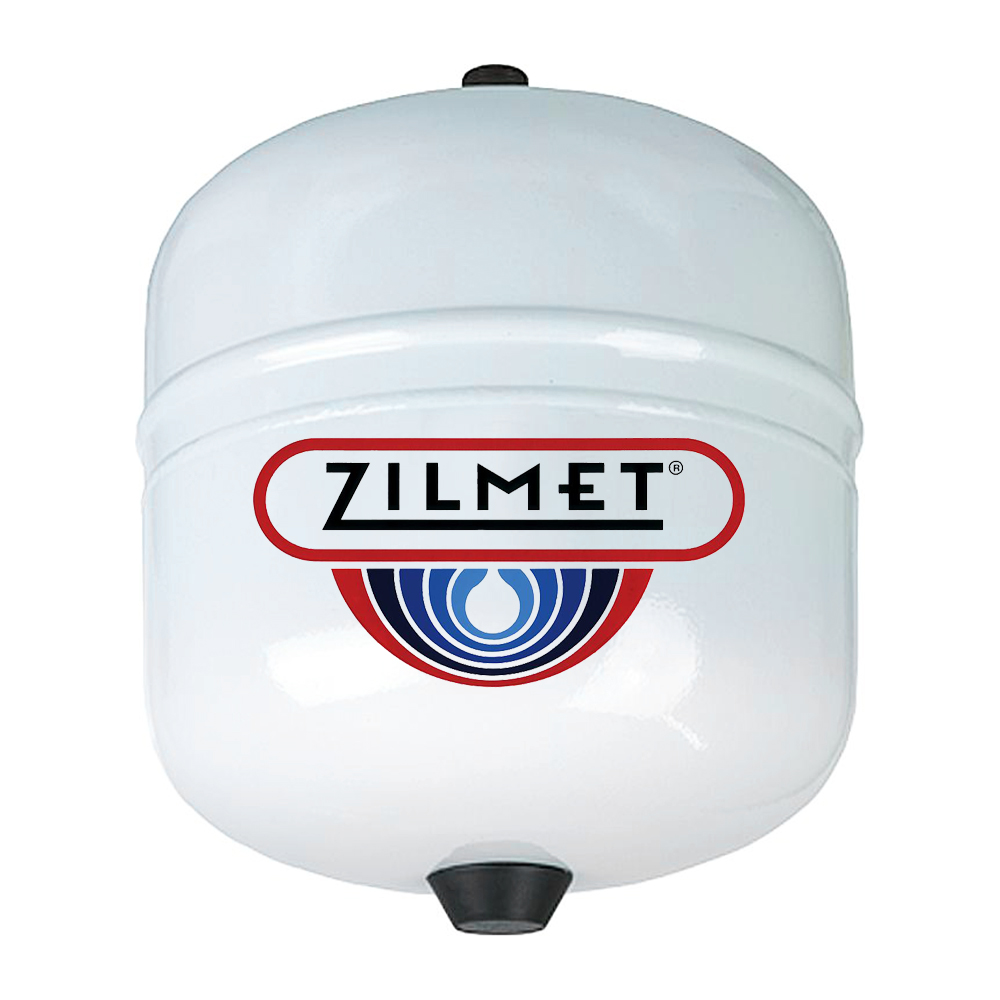

ZILFLEX SOLAR PLUS 12 L - 200 L Membran-Ausdehnungsgefäß für Solaranlagen

Größe Ausdehnungsgefäß: 12 Liter

ZILFLEX SOLAR PLUS 12 L - 200 L Membran-Ausdehnungsgefäß für Solaranlagen

57,50 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-5 Werktage**

Größe Ausdehnungsgefäß

12 Liter

18 Liter

25 Liter

35 Liter

50 Liter

80 Liter

105 Liter

150 Liter

200 Liter

Produktnummer: ZILFLEX-SOLAR-PLUS-V.12

EAN: 4260664492351

Hersteller-Nr.: 9002024

ZILFLEX SOLAR PLUS Membran-Ausdehnungsgefäß für Solaranlagen

Das Membran-Druckausdehnungsgefäß für Ihre professionelle Solarthermieanlage. Druckausdehnungsgefäße zählen zur Sicherheitseinrichtung und sind somit zwingend erforderlich. ZIlmet Solar Ausdehnungsgefäße wurden für den Druckausgleich in Ihrer Solarthermieanlage entwickelt. Die Membran des Ausdehnungsgefäßes wurde speziell für Solaranlagen optimiert und kann Temperaturen bis zu 120 °C widerstehen.

Eigenschaften:

• Für Solaranlagen geeignet
• Einfache Montage ohne Spezialwerkzeug
• Beständig gegenüber glykolhaltigen Solarflüssigkeiten
• Mit EG-Baumusterzertifikat
• Membran Druckausdehnungsgefäß nach Druckgeräterichtlinie 2014/68/EU und DIN EN 13831 mit EG Baumusterzertifikat
• Innenbeschichtung
• Komplett geschweißte Konstruktion
• 5 Jahre Herstellergarantie
• unter 35 Liter = Wandgefäß* / 35 und 50 Liter mit Füßen, ab 80 Liter mit Standring

* Es wird eine separate Wandhalterung benötigt

Technische Daten:

Membran: Zilmet HT Membrane geprüft nach DIN EN 13831
Temperaturbereich: -10 bis 120 °C
Max. Membran-Dauertemperatur: 110°C

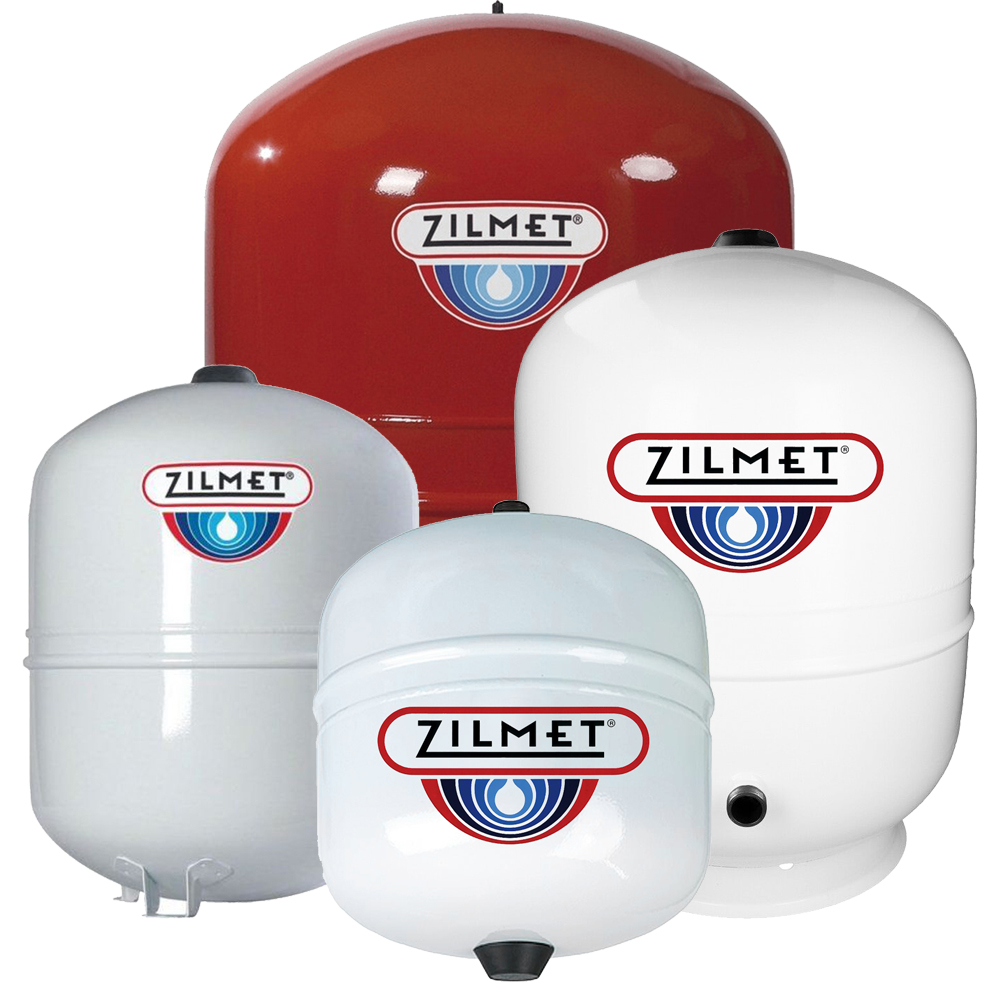

Außenmantel Farbe: weiß (18L - 105L) / rot (ab 150 L)

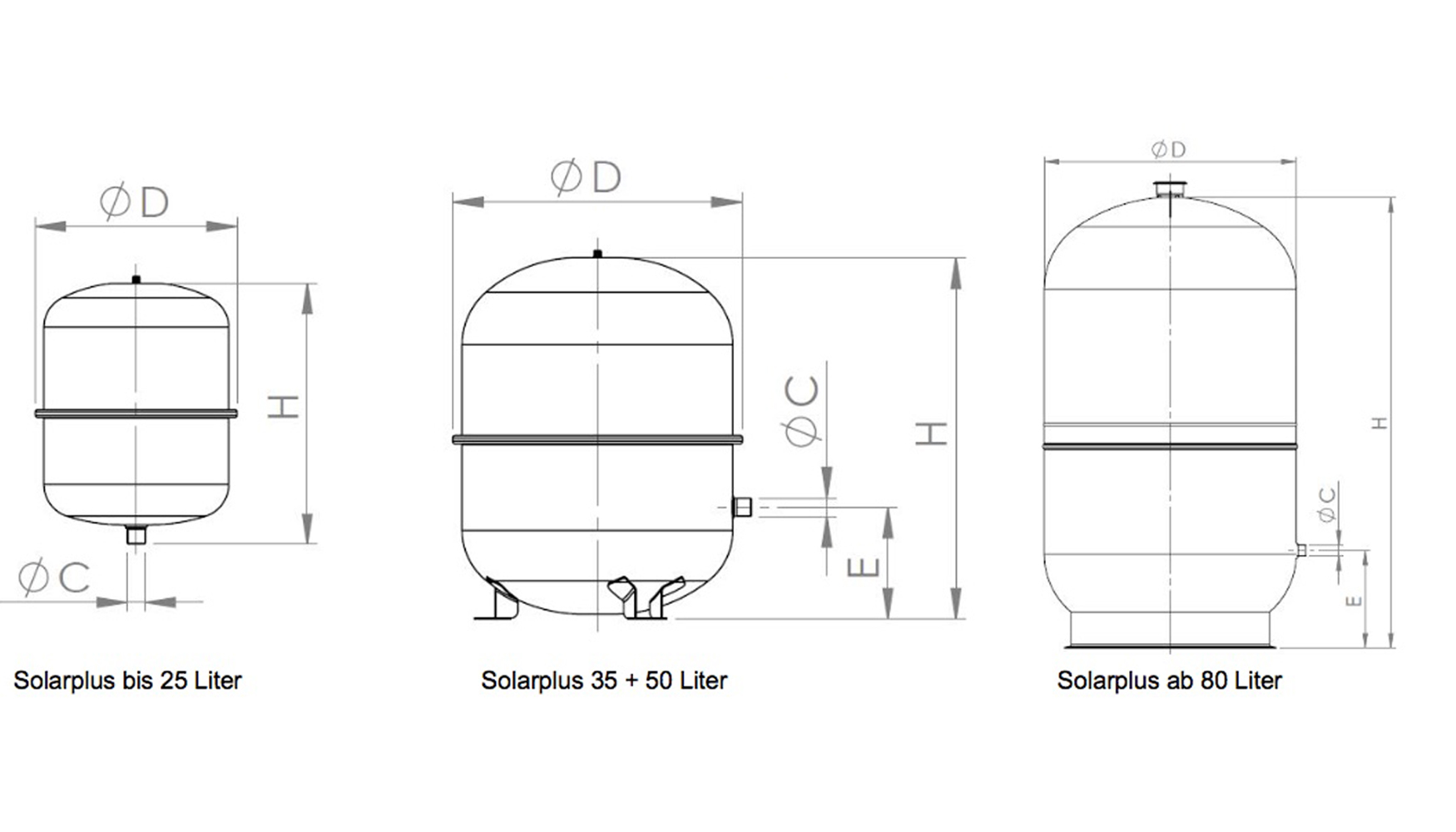

	Druck max.	Anschluss	Membran	Maße in mm	Vordruck	Füße
				D x H / (E)
SOLAR PLUS 12 l	10 bar	3/4" AG	nicht austauschbar	270 x 296	2,5 bar	Nein
SOLAR PLUS 18 l	10 bar	3/4" AG	nicht austauschbar	270 x 350	2,5 bar	Nein
SOLAR PLUS 25 l	10 bar	3/4" AG	nicht austauschbar	300 x 392	2,5 bar	Nein
SOLAR PLUS 35 l	10 bar	3/4" AG	nicht austauschbar	380 x 400 / (125)	2,5 bar	Ja
SOLAR PLUS 50 l	10 bar	3/4" AG	nicht austauschbar	380 x 537 / (153)	2,5 bar	Ja
SOLAR PLUS 80 l	10 bar	1" AG	nicht austauschbar	450 x 608 / (150)	2,5 bar	Standring
SOLAR PLUS 105 l	10 bar	1" AG	nicht austauschbar	500 x 665 / (165)	2,5 bar	Standring
SOLAR PLUS 150 l	10 bar	1" AG	nicht austauschbar	500 x 897 / (216)	2,5 bar	Standring
SOLAR PLUS 200 l	10 bar	1" AG	nicht austauschbar	630 x 812 / (225)	2,5 bar	Standring
