Aufdach Montagesystem für Eurotherm-Solar PRO 20R Vakuumröhrenkollektor - Stockschrauben
Die Befestigung von Vakuumröhrenkollektoren erfordert spezielle Träger- und Montagesysteme, um eine sichere und stabile Installation zu gewährleisten. Dieses Unterkonstruktions-Set ermöglicht Ihnen die sichere Montage Ihrer Eurotherm-Solar PRO Kollektoren auf Ihrem Schrägdach und eignet sich perfekt für verschiedenste Auslegungen.
Unser Montagesystem zur Kollektorbefestigung ist ein Set von Trägerprofilen, das speziell für die Befestigung des Eurotherm-Solar PRO Vakuumröhrenkollektor entwickelt wurde. Dieses Trägerprofilset besteht aus robusten und korrosionsbeständigen Materialien wie Aluminium und Edelstahl und ist so konstruiert, dass sie eine sichere und stabileBefestigung der Kollektoren ermöglichen. Das Trägerprofilset umfasst alle notwendigen Komponenten wie Profile, Stock-/ Schrauben, Muttern, um die Kollektoren sicher und fachgerecht zu befestigen.
Vorteile des Aufdach Montagesystem
Aufdachsystem mit einfacher Montage parallel zur Dachfläche.
Installation auf jede Stegbreite möglich.
System ist schnell und einfach zu installieren.
Verbindung zwischen Profilen durch Innenprofil und Selbstbohrschrauben, ohne Beeinträchtigung der Paneelenbefestigung möglich.
Passgenaue Länge, abgestimmt auf unseren Eurotherm-Solar-PRO Vakuumröhrenkollektor
Sicherer und dauerhafter Halt der Kollektoren
Robust und korrosionsbeständig
Statisch berechnete Konstruktion
Made in Germany
Lieferumfang
Profil
10R
15R
20R
25R
30R
Profilschienen
2 x
Länge in cm (2x)
85
125
164
203
237
M8 Nutenstein
4 x
6 x
M8x40 Zylinderschraube
4 x
6 x
M10x25 Schraube
4 x
6 x
M10 Unterlegscheibe
4 x
6 x
M10 Flanschmutter
4 x
6 x
Verstellplatte
4 x
6 x
Stockschrauben
4 x
6 x
Endkappe
4 x
Technische Daten
Aluprofil
Ausführung
Ultralight
Materialart
Aluminium
Maße
40 x 40 mm
Regelspannweite
1,6 m
Gewicht
779 g/m
Schnellast
sk = 1,21 kn / m2
Modullast
0,22 kn / m2
Windlast
WSog = -0,80 kn / m2, Wdruck = 0,40 kn / m2
Montagekanal
1 x M8 Nut für Nutensteine, 1 x M10 Nut für Sechskantschrauben
Nutenstein
Materialart
Aluminium
Durchmesser
8 mm
Gesamtlänge
22 mm
Höhe
10 mm
Breite
13 mm
Gewicht per 100 St.
0,39 kg
Sonstiges
mit Führungssteg und Federkugel
Zylinderschraube
Materialart
A2
Durchmesser
8 mm
Gesamtlänge
40 mm
Gewindeart
metrisch
Antrieb
SW6
Antriebsform
Innensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Kopfform
Zylinderkopf
Sechskantschraube
Materialart
A2
Durchmesser
10 mm
Gesamtlänge
25 mm
Kopfhöhe
6,4 mm
Eckmaß
18,9 mm
Antrieb
Sechskantkopf
Antriebsform
SW17
Mindest-Festigkeitsklasse
700 N/mm2
Unterlegscheibe
Materialart
A2
Materialstärke
2,5 mm
Innendurchmesser
10,5 mm
Außendurchmesser
30 mm
Härte
140 HV
Gewicht per 100 St.
1,13 kg
Flanschmutter
Materialart
A2
Durchmesser
10 mm
Gewindeart
metrisch
Antrieb
SW15
Antriebsform
Außensechskant
Mindest-Festigkeitsklasse
700 N/mm2
Höhe
10 mm
Sonstiges
mit Sperrverzahnung

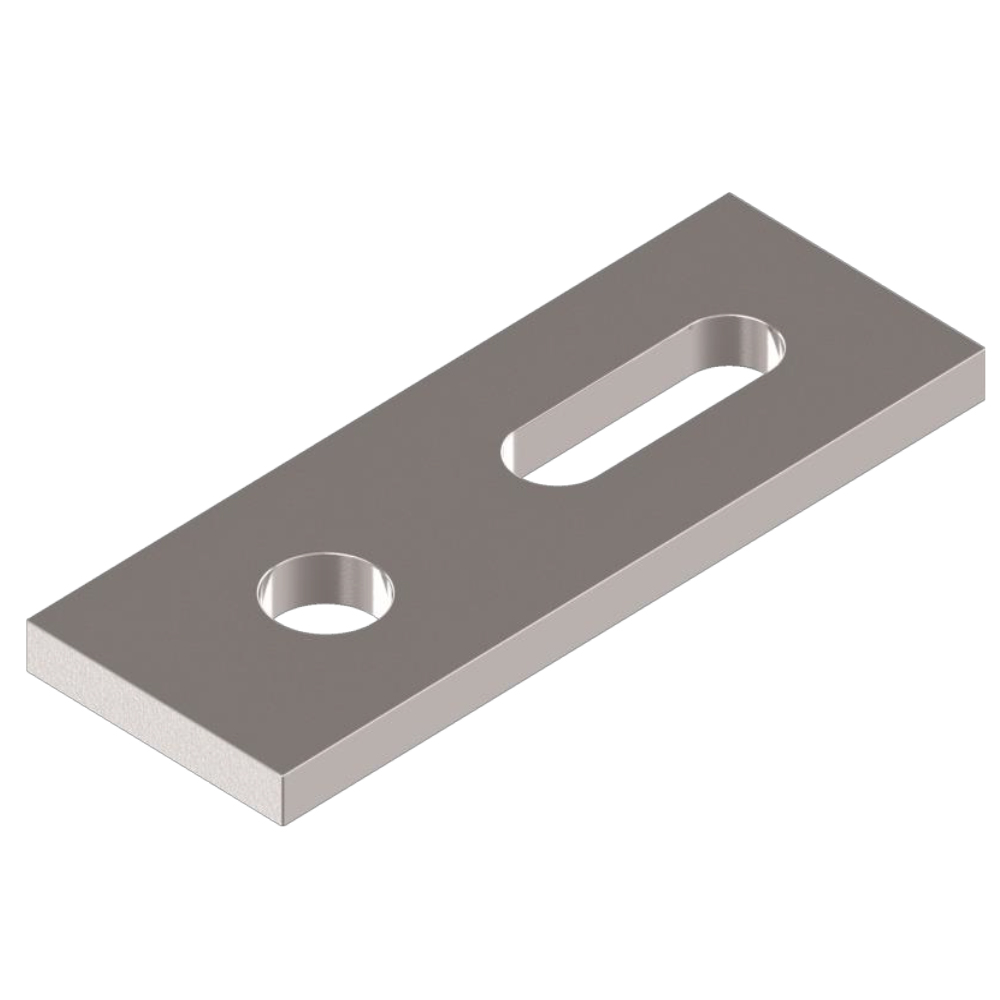

Verstellplatte / Montageplatte
Montageplatte
Bohrung 11 mm, Langloch 29,5 x 11 mm
Materialstärke
5 mm
Länge
82 mm
Breite
30 mm

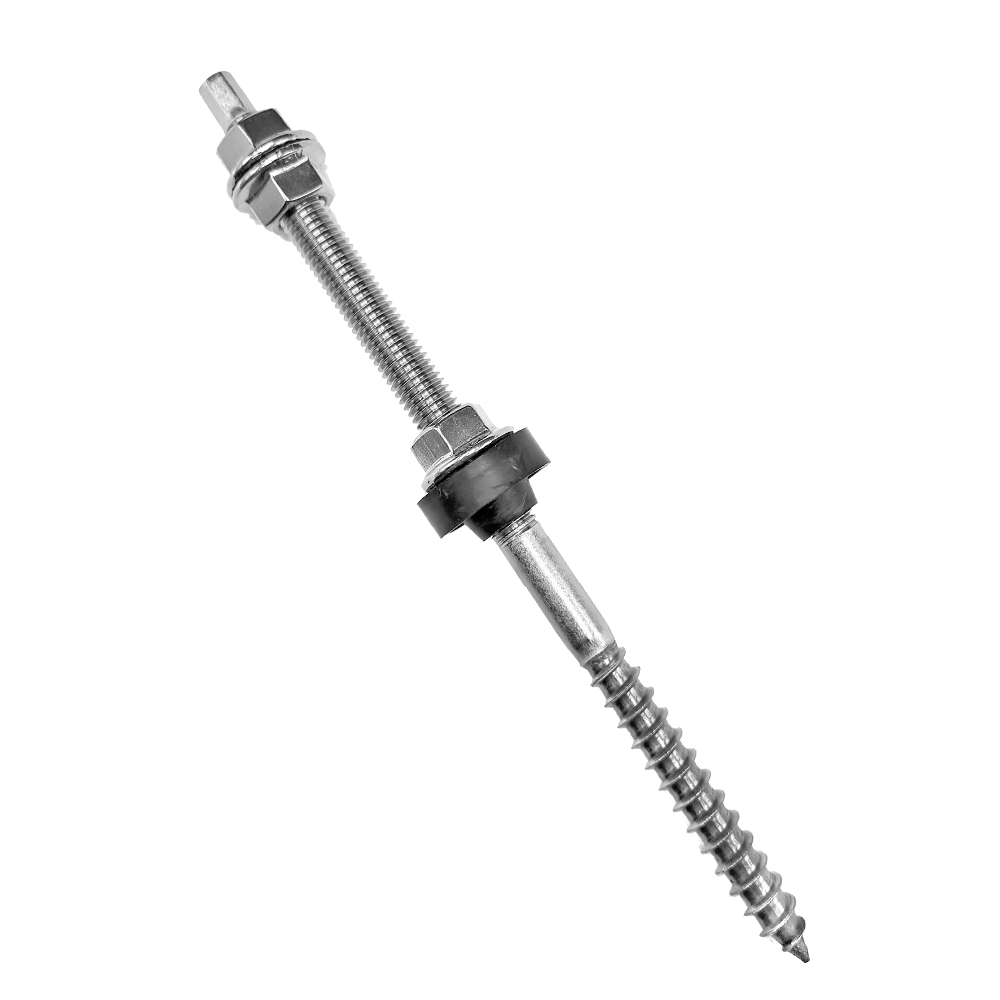

Stockschrauben
Materialart
Rostfreier Edelstahl
Maße
M10 x 200 mm
Lieferumfang
inkl. vulkanisierter EPDM-Dichtung und 3 Flanschmuttern in V4A
Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28°C
Die Premium Solarflüssigkeit ist ein fortschrittliches Wärmeträgermedium und Frostschutzmittel, das speziell für den Einsatz in thermischen Solaranlagen entwickelt wurde. Ideal für Flachkollektoren und Vakuumröhrenkollektoren, bietet es exzellenten Schutz vor Frost und sorgt gleichzeitig für eine effiziente Wärmeübertragung.Umweltfreundlich und sicherHergestellt auf Basis von 1-2 Propylenglycol, ist die SD24 Premium Solarflüssigkeit eine geruchslose, biologisch abbaubare Lösung, die weder Mensch noch Umwelt belastet. Dank ihrer unbedenklichen Eigenschaften ist sie nicht nur in Solaranlagen, sondern auch in Bereichen wie Lebensmittelverarbeitung, Pharmaproduktion und Medizin anwendbar.Maximaler Schutz und LanglebigkeitDie integrierten Korrosionsinhibitoren bieten optimalen Schutz vor Korrosion, Ablagerungen und Schichtbildung, was die Lebensdauer der Solaranlage verlängert. Gleichzeitig wird sichergestellt, dass Dichtungsmaterialien und andere Komponenten der Anlage nicht beschädigt werden.Hervorragende Produkteigenschaften:Geeignet für Flachkollektoren und VakuumröhrenkollektorenUnverdünnt Frostschutz bis -28 °CAnwendungsfertig – keine Verdünnung nötigKlare, rot-fluoreszierende Flüssigkeit für einfache SichtkontrolleOptimale Wärmeleitfähigkeit für effizienten WärmetransportMade in Germany – Qualität und ZuverlässigkeitLieferung in 10-Liter-Kanistern für einfache HandhabungBiologisch abbaubar – schonend für die UmweltFrei von Nitriten, Phosphaten, Sekundäraminen, Boraten und 2-EthylhexansäureKein Gefahrstoff, kein Gefahrgut – sicher im Umgang und Transport
Technische Daten:Siedepunkt:ca. 103 °CUnverdünnt frostsicher bis:-28 °CEisflockenpunktca.: -28 °CEisstockpunktca.: -35 °CTemperaturbeständig:bis 180 °Cph-Wertca.: 8,0 (20 °C)Dichte1.035 - 1,045 g/cm3 (20 °C)Frostschutzbasis1.2 MonopropylenglykolWärmeleitfähigkeitca. 0,40 W/m*K (20 °C)FarbeRot
Weitere Fragen zum Thema Solarflüssigkeit?
Wir haben Antworten auf die häufigsten Fragen zusammengestellt.
DN16 Wellrohr-Verschraubung Schnellverschraubung SolarleitungDie DN16 Wellrohr-Verschraubung ist eine hochentwickelte Schnellkupplung für Solarleitungen, die speziell für den Einsatz in Solaranlagen konzipiert wurde. Sie ermöglicht eine unkomplizierte Installation und Wartung von Solarleitungen, ohne dass spezielle Werkzeuge oder Fachkenntnisse erforderlich sind.Mit ihrer robusten, langlebigen und korrosionsbeständigen Bauweise ist diese Verschraubung ideal für die anspruchsvollen Bedingungen in Solaranlagen geeignet. Die Verwendung von Schnellkupplungen verkürzt die Installationszeit, reduziert den Wartungsaufwand und erhöht die Flexibilität bei der Planung Ihrer Solaranlage.Vorteile unserer Wellrohr-Verschraubungen:Made in Germany: Höchste Qualitätsstandards.Intelligente Rohrführung: Gewährleistet einen optimalen Dichtsitz.Geprüft und zertifiziert: Anerkennung durch das SPF - Institut für Solartechnik, Schweiz.Komplett vormontiert: Lieferung als ein Teil, kein Zusammenbau vor Ort erforderlich.Ständige Dichtigkeit: Garantiert störungsfreie Installation selbst unter schwierigen Bedingungen.Wartungsfrei und ausfallsicher: Keine Dichtungen, die porös oder beschädigt werden können.Poka Yoke Design: Vermeidung unbeabsichtigter Montagefehler durch intelligente Konstruktion.Technischer AufbauDer Verbinder besteht aus nur drei Komponenten, was eine schnelle und einfache Montage ermöglicht. Der Klemmring sitzt fest in der Druckmutter, wodurch der Verlust von Einzelteilen ausgeschlossen ist. Diese baustellengerechte Lieferung als ein Teil sorgt für eine unkomplizierte Installation vor Ort.Material und AbdichtungHergestellt aus hochwertigem Messingmaterial, erfüllt der Verbinder alle gesetzlichen Vorgaben und bietet besondere Langlebigkeit. Die metallische Abdichtung garantiert ein ausfallsicheres, wartungsfreies System, da keine Dichtungen vorhanden sind, die die Funktion beeinträchtigen könnten.Montageanleitung der Wellrohr-VerschraubungVerschraubung nicht auseinandernehmen: Lassen Sie den Ring (Seite des Wellrohres) unverändert.Wellrohr schneiden: Am besten mit einem Rohrschneider.Entgraten: Stellen Sie sicher, dass das Wellrohr entgratet ist.Verschraubung anbringen: Schieben Sie die Verschraubung über einen Hügel des Wellrohres – ein Klick signalisiert die richtige Position.Überprüfen: Wackeln Sie kurz, um sicherzustellen, dass die Verschraubung im nächsten Wellental sitzt.Handfest zudrehen: Nur handfest anziehen.Nachziehen: Ziehen Sie anschließend 1/2 Umdrehung nach.[Hier geht's zum Montagevideo]Anwendungsbereiche der Wellrohr-Verschraubung:SolarkollektorenSolarstationenPumpenWarmwasserspeicherAusdehnungsgefäßeHeizungFernwärmeSetzen Sie auf Effizienz und Qualität mit der DN16 Wellrohr-Verschraubung – die optimale Lösung für Ihre Solaranlage!Technische DatenDimensionDN16AusführungGrößeInnengewinde1/2", 3/4", 1"Außengewinde1/2", 3/4", 1"Klemmring15mm, 18mm, 22mmStutzen22mmKupplungDN16MaterialMessing (CW617N)Temperaturbeständig bis min. 220°CArbeitsdruck10 bar

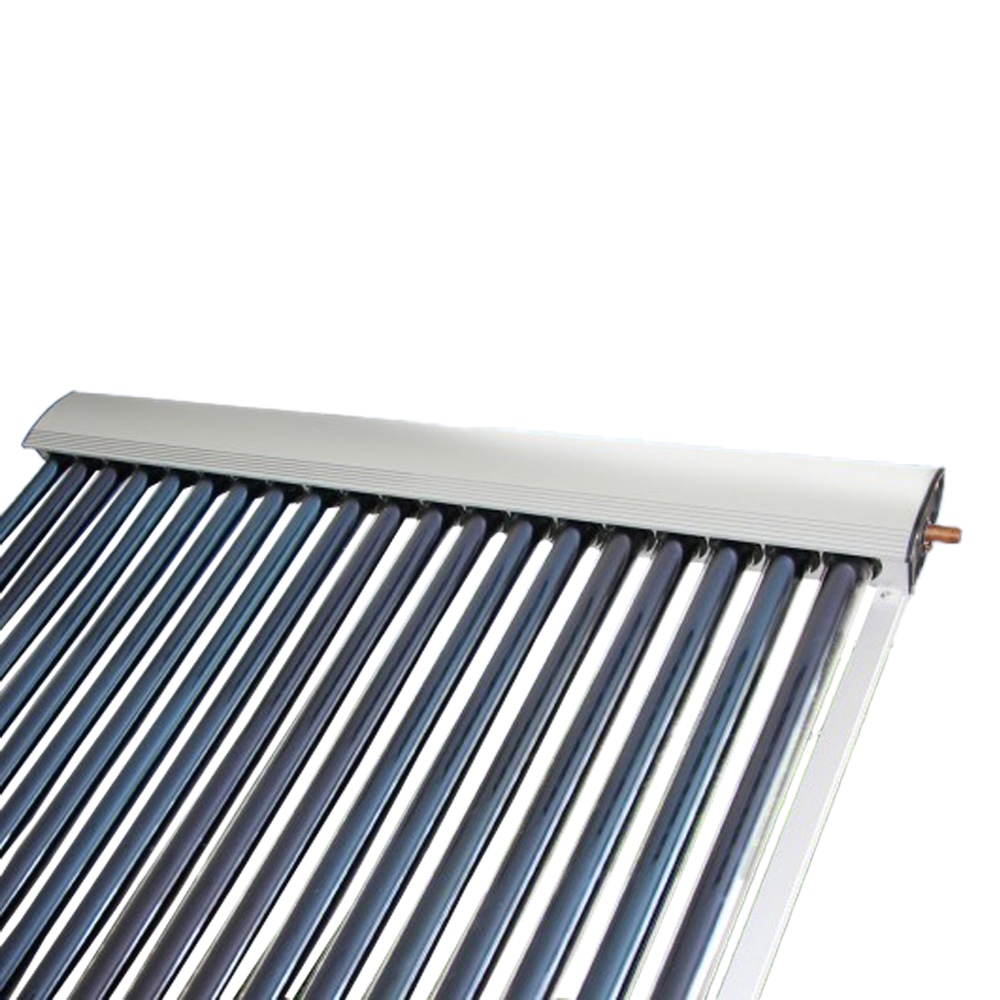

Vakuumröhrenkollektor Sonnenkollektor Eurotherm-Solar PRO - 20R (3,0 m²)Der Hochleistungs-Vakuumröhrenkollektor Eurotherm-Solar PRO 20R besticht durch herausragendes Design, erstklassige Qualität und maximale Effizienz – und das zu einem äußerst attraktiven Preis.Dieser Kollektor ist die ideale Wahl für all jene, die auf modernste Solarthermie-Technologie setzen. Mit hoher Zuverlässigkeit und einfacher Installation bietet der Eurotherm-Solar PRO 20R Vakuumröhrenkollektor eine erstklassige Lösung für Anwendungen zur Brauchwassererwärmung, Heizungsunterstützung und Prozesswärmeerzeugung.Hochleistungs-Solarkollektor mit innovativer Heatpipe-TechnologieDer Eurotherm-Solar PRO 20R Vakuumröhrenkollektor setzt auf die bewährte und effiziente Heatpipe-Technologie. Im Gegensatz zu herkömmlichen Flachkollektoren oder einfachen Vakuumkollektoren bietet die Heatpipe-Technik eine wesentlich bessere Wärmeübertragung. Die 24 mm dicken und 70 mm langen Heatpipe-Köpfe maximieren den Kontakt zur Wärmeabgabe, was die Effizienz des Kollektors deutlich erhöht. Die Wärmeenergie wird über das integrierte Kupferrohr im Sammler optimal an das Wärmeträgermedium weitergeleitet. Selbst bei niedrigen Außentemperaturen oder suboptimaler Sonneneinstrahlung erzielt dieser Kollektor beeindruckende Ergebnisse.Hoher Wirkungsgrad bei allen WetterbedingungenDank der Vakuumtechnologie liefert der Eurotherm-Solar PRO 20R Solarkollektor auch bei diffusen Lichtverhältnissen oder schräg einfallender Sonneneinstrahlung konstant hohe Erträge. Selbst an bewölkten Tagen oder im Winter bleibt die Leistung bemerkenswert. Die Vakuumisolierung innerhalb der Glasröhren minimiert Wärmeverluste, sodass der Kollektor auch bei kalten Außentemperaturen effizient arbeitet.Erstklassige Materialqualität und LanglebigkeitDie Verwendung hochwertiger Materialien garantiert eine außergewöhnliche Langlebigkeit. Die Vakuumröhren bestehen aus robustem Borosilikat-Siliziumglas, das selbst Hagelkörnern von bis zu 25mm (mindestens) standhält. Das eloxierte Aluminiumgehäuse schützt vor Korrosion und Witterungseinflüssen.. Dank der robusten Bauweise gewähren wir auf den Eurotherm-Solar PRO 20R Sammler eine Garantie von 10 Jahren.Einfache Installation und WartungEin wesentlicher Vorteil dieses Röhrenkollektors ist die einfache Installation und Wartung. Durch die trockene Anbindung der Kollektorröhren ist es möglich, einzelne Röhren jederzeit auszutauschen, ohne die gesamte Solaranlage entleeren zu müssen. Dies spart Zeit und Kosten bei Reparaturen oder Wartungen. Der Kollektorrahmen kann separat installiert werden, was eine einfache Bodenmontage ermöglicht, bevor die Röhren sicher auf dem Dach montiert werden – schnell, sicher und effizient. Vielseitige EinsatzmöglichkeitenOb für Brauchwassererwärmung, Heizungsunterstützung, Prozesswärmeanlagen oder zur Poolerwärmung – der Eurotherm-Solar PRO 20R Vakuumröhrenkollektor liefert stets hohe Leistung. Er kann auf Schrägdächern, Flachdächern oder an Fassaden montiert werden, ist jedoch nicht für Indachmontagen geeignet. Durch seine Vielseitigkeit ist er eine flexible Lösung für verschiedene Anwendungsbereiche.Zertifizierung und FörderungDer Eurotherm-Solar PRO 20R Vakuumröhrenkollektor ist durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) zertifiziert und trägt das Solar Keymark-Zertifikat, das hohe Qualität und Leistungsfähigkeit bestätigt. Dank dieser Zertifizierungen ist der Kollektor für staatliche Förderprogramme zugelassen. Seit 2024 können Sie von attraktiven Förderungen profitieren – bis zu 70 % der Kosten Ihrer Solarthermieanlage können durch die BAFA oder KfW erstattet werden. Gerne beraten wir Sie, wie Sie die Fördermöglichkeiten optimal nutzen können. Weitere Informationen finden Sie hier.Alle Vorteile des Eurotherm-Solar PRO Sonnenkollektors im Überblick:Höchste Zertifizierungen und QualitätssicherungZertifiziert durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) in Freiburg und vollständig zugelassen nach DIN Certco. Zusätzlich Solar Keymark-zertifiziert, was maximale Qualität und Effizienz sicherstellt. Der Kollektor ist dadurch förderfähig für staatliche Zuschüsse und Förderprogramme.Vielseitige AnwendungsmöglichkeitenIdeal für Brauchwassererwärmung, Heizungsunterstützung und Prozesswärmeanlagen. Der Kollektor liefert konstant hohe Leistungen, selbst unter schwierigen Bedingungen, wie schräger Dachausrichtung oder diffusen Lichtverhältnissen.Langlebigkeit durch erstklassige MaterialienDank der Verwendung hochwertiger Vakuumröhren und eloxierter Aluminiumprofile bietet der Kollektor herausragende Haltbarkeit. Regelmäßige, protokollierte Qualitätskontrollen gewährleisten zudem eine lange Lebensdauer. Wir bieten deshalb volle 10 Jahre Garantie auf den Sammler.Hohe Effizienz auch bei niedrigen TemperaturenDie exzellente Wärmedämmung des Sammlers durch Steinwolle und die effektive Isolierung der Vakuumröhren garantieren minimale Wärmeverluste. Dies ermöglicht eine hohe Leistung auch bei niedrigen Außentemperaturen oder hohen Vorlauftemperaturen.Maximale Wärmeübertragung durch fortschrittliche TechnologieMit 24 mm dicken und 70 mm langen Heatpipe-Kondensatoren verdoppelt sich die Kontaktfläche zur Wärmeübertragung, wodurch eine höhere Effizienz als bei Standardkollektoren erreicht wird. Der direkt umflossene Kondensator sorgt für eine extrem schnelle und leistungsstarke Wärmeübertragung.Beste Leistung bei jeder SonnenausrichtungDank der Vakuumtechnologie wandelt der Kollektor auch schräg einfallende Sonnenstrahlen optimal in Wärme um. Selbst bei weniger optimaler Dachausrichtung oder geringem Sonnenlicht ist die Anlage äußerst leistungsstark.Einfache Überwachung und IntegrationEine integrierte Tauchhülse ermöglicht die präzise Überwachung der Temperatur mit einem Fühler. Diese Funktion trägt zu einer effizienten Systemsteuerung und -regelung bei.Robustes und ästhetisches DesignDer stabile Aluminiumrahmen bietet nicht nur Schutz vor Wettereinflüssen, sondern fügt sich auch optisch ansprechend in jede Dacharchitektur ein. Das formschöne, eloxierte Gehäuse ist korrosionsbeständig und langlebig.Wartungsfreundlich durch trockene AnbindungDank der innovativen, trockenen Anbindung können einzelne Röhren ausgetauscht werden, ohne die gesamte Anlage entleeren zu müssen. Dies reduziert den Wartungsaufwand erheblich und minimiert potenzielle Ausfallzeiten.Frostschutz für kalte RegionenDas spezielle Frostschutzdesign der Heatpipes sorgt dafür, dass der Kollektor auch bei extrem niedrigen Temperaturen, wie in sehr kalten Einsatzgebieten, zuverlässig arbeitet und eine lange Lebensdauer bietet.Einfache und flexible MontageDer Aufbau des Rahmens kann ohne gleichzeitiges Einsetzen der Röhren erfolgen, was eine einfache Installation auf dem Boden ermöglicht. Anschließend können die Röhren problemlos auf dem Dach montiert werden – ideal für Schrägdächer, Flachdächer und Fassadenmontage.Technische Daten:ModellEurotherm-Solar PROHerstellerSolardirekt24 GmbHKonstruktionHeatpipe Vakuum Röhren Solar Kollektor mit trockener AnbindungBrutto Fläche3,0 m2Absorber Fläche1,85 m2Anzahl Kollektorröhren20Röhrenlänge1800 mmAußendurchmesser Röhre58 mmInnendurchmesser Röhre47 mmHöhe1917 mmBreite1565 mmTiefe125 mmRöhrenabstand75 mmNettogewicht69 kgAbsorptionsgrad95 %Empfohlenes MediumWasser oder Glykolgemisch (Solarflüssigkeit)Empfohlener Anstellwinkel15 - 90°Empfohlener Volumenstrom120 l/hArbeitsdruck max.10 barPrüfdruck18 barArbeitsdruck empfohlen3 barIsolierung SammlerSteinwolleAnschluss Sammler22mm KupferrohrTauchhülseintegriertMaterial SammlergehäuseAluminium, eloxiertMaterial RahmenAluminium, eloxiertFarbe Sammler & RahmenSilberMaterial RöhrenBorosilikat-SiliziumGlasstärke2 mmHagelbeständigbis min. 25mmHeat-Pipe Kopf24 mm (70 mm Länge)Stagnationstemperatur208 °CDrain-BackGeeignetSteam-BackGeeignetPoolanbindungGeeignet (mit Plattenwärmetauscher)Installation SchrägdachGeeignetInstallation FlachdachGeeignetFassadenmontageGeeignetIndachmontageNicht geeignetSpiegelNeinEmpfohlene Speichergrößeca. 50 Liter pro m2 Kollektorfläche
