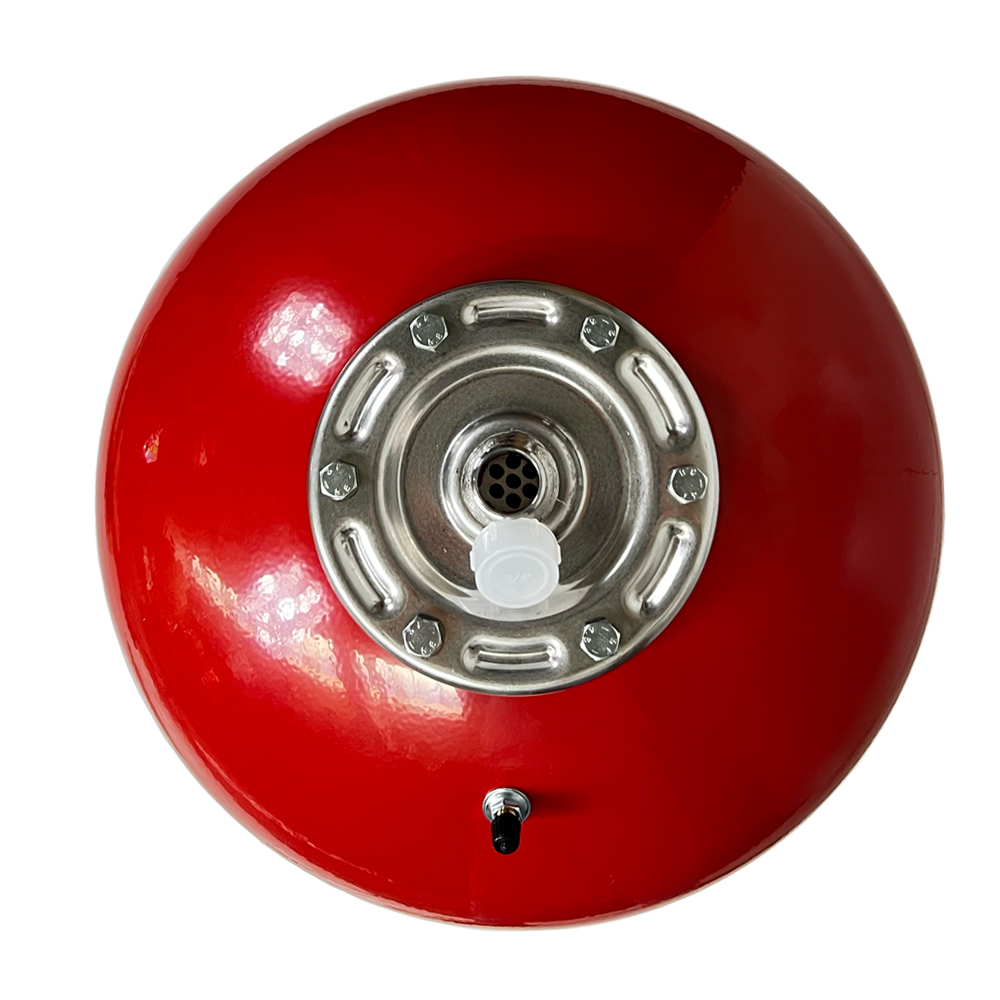

VAREM CE 60 L - 200 L Membran-Ausdehnungsgefäß für Solaranlagen Solar
Das Membran-Druckausdehnungsgefäß für Ihre professionelle Solarthermie-, Heizungs- oder Kühlanlage. Druckausdehnungsgefäße zählen zur Sicherheitseinrichtung und sind somit zwingend erforderlich. Varem Solar Ausdehnungsgefäße wurden für den Druckausgleich in Ihrer Solarthermieanlage entwickelt. Die Membran des Ausdehnungsgefäßes wurde speziell für Solaranlagen optimiert und kann Temperaturen bis zu 130 °C widerstehen.
Material: Edelstahl-Flansch Membran: austauschbar Temperaturbereich: -10 bis +130 °C Außenmantel: lackiert, Farbe rot Sonstiges: Bitte unbedingt ca alle 4-6 Monate den Luftdruck prüfen und Luft nachfüllen. Bei zu geringem Luftdruck kann die Membran platzen = kein Garantiefall Beim Solarvarem 200 Liter - befindet sich der Flansch unten
Ausdehnungsgefäße - Druckbehälter - Wärmetauscher - Qualitativ hochwertige Lösungen für allen Volumen
Anfangs Vorläufer und dann Leader auf dem Gebiet der Produktion von Ausdehnungsgefäßen und Druckbehältern, ist Varem immer kohärent seiner Firmenphilosophie treu geblieben, hat konstant seine Leadership auf dem Weltmarkt beibehalten und hat sich gleichzeitig ständig als ein Bezugspunkt für die Mitbewerber und den Markt bewiesen.
Kappenventil mit KFE-Hahn - Schnellkupplung für Ausdehnungsgefäße DN20 (3/4")
Am Wassereingang des Ausdehnungsgefäßes einzubauen. Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Bei der vorgeschriebenen Funktionsprüfung oder bei Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und am Ablasshahn entleert werden.
Technische Daten
- Aus Messing- KFE-Entleerung mit Schlauchtüllenanschluss DN20 - 3/4"- Zum Absperren und Entleeren sowie zur Kontrolle, Wartung und eventuellem Austausch von Membran Ausdehnungsgefäßen.- Wird entsprechend DIN 4751 in die Ausdehnungsleitung vor dem Ausdehnungsgefäß eingebaut.- Anschlüsse: DN20 (3/4") x DN20 (3/4")- Betriebstemperatur: max. 130°C- Max. Betriebsdruck: 16 bar- Entleerungsleistung: kVS = 2,2
Anschlussrohr für Ausdehnungsgefäße DN16
Anschlussrohr für unsere Varem Ausdehnungsgefäße. Das Anschlussrohr besteht aus einem DN16 Edelstahlwellrohr inklusive Isolierung und 2 Anschlussverschraubungen.Das Anschlussrohr für Ausdehnungsgefäße DN16 empfehlen wir z.B. für unsere Varem Ausdehnungsgefäße.
Technische Daten:
DN16 Edelstahlwellrohr inkl. Isolierung
2 Anschlussverschraubungen
2 Dichtungen
Länge 80 cm --> 3/4" (DN20) Innengewinde --> Für ADG 18 - 40 Liter
Länge 120 cm --> 3/4" (DN20) Innengewinde --> Für ADG 150 Liter
Länge 180 cm --> 3/4" (DN20) Innengewinde --> Für ADG 60 - 100 Liter
Digitales Vordruck Prüfgerät, Messgerät für Ausdehnungsgefäße, Digitales Manometer
Dieses elektronische Präzisions-Messgerät wird verwendet, um den Vordruck bei Ausdehnungsgefäßen oder Autoreifen zu messen.Der Prüfer hat eine elektronische Anzeige mit 0,05 bar-Schritten, welche sich zwischen den Einheiten PSI, bar, KPA und Kg/cm2 umschalten lässt.
Technische Daten
Mit Digitalanzeige
Für Autoreifen und Membranausdehnungsgefäße
Messbereich: 0,1 bis max. 7 bar; 0-100 Psi; 0-690 kPa
Anzeigengenauigkeit: 0,05 bar; 0,5 Psi; 5 kPa
Inklusive Batterie: CR2032
Anwendung
Einschalten durch kurzen Druck auf die ON-Taste - Das Gerät schaltet selbständig wieder aus.
Wählen Sie Ihre Messeinheit durch weiteren kurzen Druck auf die ON-Taste. Sie können zwischen bar, KPa und Psi umschalten.
Das Gerät mit dem Anschluss kurz auf das Ventil drücken.
Das Gerät misst automatisch den höchsten Druck und speichert die Anzeige für ca. 5 Sekunden.
Zum Ablesen können Sie das Gerät vom Ventil nehmen.
Kappenventil mit KFE-Hahn - Schnellkupplung für Ausdehnungsgefäße DN25 (1")
Am Wassereingang des Ausdehnungsgefäßes einzubauen. Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Bei der vorgeschriebenen Funktionsprüfung oder bei Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und am Ablasshahn entleert werden.
Technische Daten
- Aus Messing- KFE-Entleerung mit Schlauchtüllenanschluss DN20 - 3/4"- Zum Absperren und Entleeren sowie zur Kontrolle, Wartung und eventuellem Austausch von Membran Ausdehnungsgefäßen.- Wird entsprechend DIN 4751 in die Ausdehnungsleitung vor dem Ausdehnungsgefäß eingebaut.- Anschlüsse: DN25 (1") x DN25 (1")- Betriebstemperatur: max. 130°C- Max. Betriebsdruck: 16 bar- Entleerungsleistung: kVS = 2,1
Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler)
Der neue Zuwachs unserer DeltaSol®-Familie heißt BX Plus. Der Systemregler ist mit fünf Relaisausgängen und bis zu neun Sensoreingängen ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensors™ sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen.
Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus® des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiterungsmodule angeschlossen werden, die den Regler um je sechs Sensoreingänge und fünf Relaisausgänge erweitern.
Vorteile der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler)
• extragroßes Display• 5 Relaisausgänge und 8 Eingänge für Pt 1000 Temperatursensoren• 2 Eingänge für digitale Grundfos Direct Sensors• 2 PWM-Ausgänge für drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen• Datenaufzeichnung auf SD-Karte• Drainback-Option• Resol VBus• thermische Desinfektion• zeitgesteuerte Thermostatfunktion
Funktionen der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler)
Max. Anzahl Kollektorfeld: 2Max. Anzahl Speicher: 4Display: Systemmonitor (beleuchtet)Sensoreingänge (Temperatur): 5Relaisausgänge gesamt: 4 (davon 3 drehzahlgeregeltes Halbleiterrelais)Impulseingang (V40): 1WMZ mit Flowmeter: jaWMZ mit V40: jaT Regelung: jaThermostatfunktion: jaDrehzahlregelung: jaFrostschutzfunktion: jaKollektorkühlfunktion: jaKollektorminimalbegrenzung: jaKollektornotabschaltung: jaRöhrenkollektorfunktion: jaRückkühlfunktion: jaSpeicherschichtladung: jaVorranglogik/Paralleladung/Pendelladung: jaVBus: ja
Technische Daten der Solarsteuerung RESOL DeltaSol BX Plus (ohne Fühler):
Gehäuse: Kunststoff, PC-ABS und PMMASchutzart: IP 20 (DIN EN 60529)Schutzklasse: IUmgebungstemperatur: 0 - 40° CAbmessung: 198 x 170 x 43 mmEinbau: Wandmontage, Schalttafel-Einbau möglichAnzeige: Vollgrafikdisplay, Kontrollleuchte (Tastenkreuz) und HintergrundbeleuchtungBedienung: 7 Drucktasten in GehäusefrontFunktionen: ∆T-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik,Drainback-Option, Boosterfunktion, Überwärmeabfuhr, thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie.Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct SensorsTM, 1 Eingang für einen CS10-EinstrahlungssensorAusgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-AusgängeBus: Resol VBusVersorgung: 100 - 240 V, 50 - 60 HzStandby-Leistungsaufnahme: 1,0 WSchaltleistung: 1(1)A 100-240 V Halbleiterrelais / 4(1)A 24 V / 240 V potenzialfreies Relais
Orkli 2-Strang Solarstation 2.0-12.0 Liter mit HocheffizienzpumpeEffiziente Pumpenstation für den Solarkreislauf
Die Orkli 2-Strang Solarstation ist eine hochwertige Baugruppe, die speziell für die Hydraulik des Primärkreislaufs in Solarthermieanlagen entwickelt wurde.Sie gewährleistet die zuverlässige Abfuhr der Energie, die durch die Solarkollektoren gewonnen wird, und leitet diese in den Speicher, um eine effektive Wärmespeicherung sicherzustellen.Ausgestattet mit einer wartungsfreien Hocheffizienzpumpe und einem effizienten Energiemanagement ist sie die ideale Lösung für moderne Solaranlagen.Produktmerkmale und Vorteile:Effiziente Umwälzpumpe: Die wartungsfreie Pumpe mit geringer Stromaufnahme sorgt für eine zuverlässige Energieübertragung und optimiert den Betrieb der Solaranlage.Hochwertige Komponenten: Die Station ist mit Sperrventil, einer Schwerkraftbremse und einem Solarsicherheitsventil ausgestattet, um den reibungslosen Betrieb bei hohen Temperaturen sicherzustellen.Hohe Temperaturbeständigkeit: Die Materialien sind sorgfältig ausgewählt, um auch bei den erhöhten Betriebstemperaturen, die durch die Solarenergieerzeugung entstehen, leistungsfähig und langlebig zu bleiben.Zuverlässige Sicherheit: Die Station ist speziell auf die Anforderungen im Solarthermie-Primärkreislauf abgestimmt und schützt durch integrierte Sicherheitskomponenten das System zuverlässig vor Überhitzung und Druckschwankungen.Technische Daten:
Pumpe: Yonos Para ST15/7 PWM
Max. Betriebstemperatur der Vorlaufleitung: 120 °C
Max. Betriebstemperatur der Rücklaufleitung: 100 °C
Max. Betriebstemperatur des Sicherheitsventils: 160 °C
Sicherheitsventils: 6 bar
Temperaturbereich Thermometer: 0–120 °C
Durchflussanzeige: 2–12 l/min
Hocheffizienzpumpe mit vorkonfektionierten Kabel
Abstand zwischen Vor- und Rücklauf: 95 mm
Externe Modulation der PWM Pumpe
Einsetzbar für Kollektorfelder bis 16qm
Anpassbarkeit mit jeder Solarsteuerung
Stromaufnahmebereich der Pumpe 4-60W
Skala Druckmessbereich: 0–10 bar
Anschlüsse: 3/4" Innengewinde
Isolierendes Gehäuse aus expandierendem Polypropylen (EPP)
Elektrische Verbindung:Das Dreileiter 230V Kabel wird an eine 230V Versorgungsspannung angeschlossen (dies kann auch ein Anschluss im Solarregler sein):Braunes Kabel --> L (Phase)Blaues Kabel --> N (Null-Leiter)Gelb-Grünes Kabel --> PE (Erde)
Das Dreileiter PWM Kabel wird an den Signalanschluss des Solarreglers angeschlossen:Braunes Kabel --> +Blaues Kabel --> -Schwarzes Kabel --> Rückmeldung Signal (wird nicht immer benötigt)
Tipp:Sollte Ihre Steuerung über kein PWM Signal verfügen, können Sie einen Pumpensignalwandler (PSW) verwenden.
ACHTUNG:Wird das PWM Signal Kabel, versehentlich, wenn auch nur kurzzeitig, an 230V angeschlossen, so ist die Pumpe zerstört. Dies stellt keinen Garantieanspruch dar!
Vakuumröhrenkollektor Sonnenkollektor Eurotherm-Solar PRO - 30R (4,44 m²)Der Hochleistungs-Vakuumröhrenkollektor Eurotherm-Solar PRO 30R besticht durch herausragendes Design, erstklassige Qualität und maximale Effizienz – und das zu einem äußerst attraktiven Preis.Dieser Kollektor ist die ideale Wahl für all jene, die auf modernste Solarthermie-Technologie setzen. Mit hoher Zuverlässigkeit und einfacher Installation bietet der Eurotherm-Solar PRO 30R Vakuumröhrenkollektor eine erstklassige Lösung für Anwendungen zur Brauchwassererwärmung, Heizungsunterstützung und Prozesswärmeerzeugung.Hochleistungs-Solarkollektor mit innovativer Heatpipe-TechnologieDer Eurotherm-Solar PRO 30R Vakuumröhrenkollektor setzt auf die bewährte und effiziente Heatpipe-Technologie. Im Gegensatz zu herkömmlichen Flachkollektoren oder einfachen Vakuumkollektoren bietet die Heatpipe-Technik eine wesentlich bessere Wärmeübertragung. Die 24 mm dicken und 70 mm langen Heatpipe-Köpfe maximieren den Kontakt zur Wärmeabgabe, was die Effizienz des Kollektors deutlich erhöht. Die Wärmeenergie wird über das integrierte Kupferrohr im Sammler optimal an das Wärmeträgermedium weitergeleitet. Selbst bei niedrigen Außentemperaturen oder suboptimaler Sonneneinstrahlung erzielt dieser Kollektor beeindruckende Ergebnisse.Hoher Wirkungsgrad bei allen WetterbedingungenDank der Vakuumtechnologie liefert der Eurotherm-Solar PRO 30R Solarkollektor auch bei diffusen Lichtverhältnissen oder schräg einfallender Sonneneinstrahlung konstant hohe Erträge. Selbst an bewölkten Tagen oder im Winter bleibt die Leistung bemerkenswert. Die Vakuumisolierung innerhalb der Glasröhren minimiert Wärmeverluste, sodass der Kollektor auch bei kalten Außentemperaturen effizient arbeitet.Erstklassige Materialqualität und LanglebigkeitDie Verwendung hochwertiger Materialien garantiert eine außergewöhnliche Langlebigkeit. Die Vakuumröhren bestehen aus robustem Borosilikat-Siliziumglas, das selbst Hagelkörnern von bis zu 25mm (mindestens) standhält. Das eloxierte Aluminiumgehäuse schützt vor Korrosion und Witterungseinflüssen.. Dank der robusten Bauweise gewähren wir auf den Eurotherm-Solar PRO 30R Sammler eine Garantie von 10 Jahren.Einfache Installation und WartungEin wesentlicher Vorteil dieses Röhrenkollektors ist die einfache Installation und Wartung. Durch die trockene Anbindung der Kollektorröhren ist es möglich, einzelne Röhren jederzeit auszutauschen, ohne die gesamte Solaranlage entleeren zu müssen. Dies spart Zeit und Kosten bei Reparaturen oder Wartungen. Der Kollektorrahmen kann separat installiert werden, was eine einfache Bodenmontage ermöglicht, bevor die Röhren sicher auf dem Dach montiert werden – schnell, sicher und effizient. Vielseitige EinsatzmöglichkeitenOb für Brauchwassererwärmung, Heizungsunterstützung, Prozesswärmeanlagen oder zur Poolerwärmung – der Eurotherm-Solar PRO 30R Vakuumröhrenkollektor liefert stets hohe Leistung. Er kann auf Schrägdächern, Flachdächern oder an Fassaden montiert werden, ist jedoch nicht für Indachmontagen geeignet. Durch seine Vielseitigkeit ist er eine flexible Lösung für verschiedene Anwendungsbereiche.Zertifizierung und FörderungDer Eurotherm-Solar PRO 30R Vakuumröhrenkollektor ist durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) zertifiziert und trägt das Solar Keymark-Zertifikat, das hohe Qualität und Leistungsfähigkeit bestätigt. Dank dieser Zertifizierungen ist der Kollektor für staatliche Förderprogramme zugelassen. Seit 2024 können Sie von attraktiven Förderungen profitieren – bis zu 70 % der Kosten Ihrer Solarthermieanlage können durch die BAFA oder KfW erstattet werden. Gerne beraten wir Sie, wie Sie die Fördermöglichkeiten optimal nutzen können. Weitere Informationen finden Sie hier.Alle Vorteile des Eurotherm-Solar PRO Sonnenkollektors im Überblick:Höchste Zertifizierungen und QualitätssicherungZertifiziert durch das renommierte Fraunhofer-Institut für Solare Energiesysteme (ISE) in Freiburg und vollständig zugelassen nach DIN Certco. Zusätzlich Solar Keymark-zertifiziert, was maximale Qualität und Effizienz sicherstellt. Der Kollektor ist dadurch förderfähig für staatliche Zuschüsse und Förderprogramme.Vielseitige AnwendungsmöglichkeitenIdeal für Brauchwassererwärmung, Heizungsunterstützung und Prozesswärmeanlagen. Der Kollektor liefert konstant hohe Leistungen, selbst unter schwierigen Bedingungen, wie schräger Dachausrichtung oder diffusen Lichtverhältnissen.Langlebigkeit durch erstklassige MaterialienDank der Verwendung hochwertiger Vakuumröhren und eloxierter Aluminiumprofile bietet der Kollektor herausragende Haltbarkeit. Regelmäßige, protokollierte Qualitätskontrollen gewährleisten zudem eine lange Lebensdauer. Wir bieten deshalb volle 10 Jahre Garantie auf den Sammler.Hohe Effizienz auch bei niedrigen TemperaturenDie exzellente Wärmedämmung des Sammlers durch Steinwolle und die effektive Isolierung der Vakuumröhren garantieren minimale Wärmeverluste. Dies ermöglicht eine hohe Leistung auch bei niedrigen Außentemperaturen oder hohen Vorlauftemperaturen.Maximale Wärmeübertragung durch fortschrittliche TechnologieMit 24 mm dicken und 70 mm langen Heatpipe-Kondensatoren verdoppelt sich die Kontaktfläche zur Wärmeübertragung, wodurch eine höhere Effizienz als bei Standardkollektoren erreicht wird. Der direkt umflossene Kondensator sorgt für eine extrem schnelle und leistungsstarke Wärmeübertragung.Beste Leistung bei jeder SonnenausrichtungDank der Vakuumtechnologie wandelt der Kollektor auch schräg einfallende Sonnenstrahlen optimal in Wärme um. Selbst bei weniger optimaler Dachausrichtung oder geringem Sonnenlicht ist die Anlage äußerst leistungsstark.Einfache Überwachung und IntegrationEine integrierte Tauchhülse ermöglicht die präzise Überwachung der Temperatur mit einem Fühler. Diese Funktion trägt zu einer effizienten Systemsteuerung und -regelung bei.Robustes und ästhetisches DesignDer stabile Aluminiumrahmen bietet nicht nur Schutz vor Wettereinflüssen, sondern fügt sich auch optisch ansprechend in jede Dacharchitektur ein. Das formschöne, eloxierte Gehäuse ist korrosionsbeständig und langlebig.Wartungsfreundlich durch trockene AnbindungDank der innovativen, trockenen Anbindung können einzelne Röhren ausgetauscht werden, ohne die gesamte Anlage entleeren zu müssen. Dies reduziert den Wartungsaufwand erheblich und minimiert potenzielle Ausfallzeiten.Frostschutz für kalte RegionenDas spezielle Frostschutzdesign der Heatpipes sorgt dafür, dass der Kollektor auch bei extrem niedrigen Temperaturen, wie in sehr kalten Einsatzgebieten, zuverlässig arbeitet und eine lange Lebensdauer bietet.Einfache und flexible MontageDer Aufbau des Rahmens kann ohne gleichzeitiges Einsetzen der Röhren erfolgen, was eine einfache Installation auf dem Boden ermöglicht. Anschließend können die Röhren problemlos auf dem Dach montiert werden – ideal für Schrägdächer, Flachdächer und Fassadenmontage.Technische Daten:ModellEurotherm-Solar PROHerstellerSolardirekt24 GmbHKonstruktionHeatpipe Vakuum Röhren Solar Kollektor mit trockener AnbindungBrutto Fläche4,44 m2Absorber Fläche2,78 m2Anzahl Kollektorröhren30Röhrenlänge1800 mmAußendurchmesser Röhre58 mmInnendurchmesser Röhre47 mmHöhe1917 mmBreite2315 mmTiefe125 mmRöhrenabstand75 mmNettogewicht103 kgAbsorptionsgrad95 %Empfohlenes MediumWasser oder Glykolgemisch (Solarflüssigkeit)Empfohlener Anstellwinkel15 - 90°Empfohlener Volumenstrom120 l/hArbeitsdruck max.10 barPrüfdruck18 barArbeitsdruck empfohlen3 barIsolierung SammlerSteinwolleAnschluss Sammler22mm KupferrohrTauchhülseintegriertMaterial SammlergehäuseAluminium, eloxiertMaterial RahmenAluminium, eloxiertFarbe Sammler & RahmenSilberMaterial RöhrenBorosilikat-SiliziumGlasstärke2 mmHagelbeständigbis min. 25mmHeat-Pipe Kopf24 mm (70 mm Länge)Stagnationstemperatur208 °CDrain-BackGeeignetSteam-BackGeeignetPoolanbindungGeeignet (mit Plattenwärmetauscher)Installation SchrägdachGeeignetInstallation FlachdachGeeignetFassadenmontageGeeignetIndachmontageNicht geeignetSpiegelNeinEmpfohlene Speichergrößeca. 50 Liter pro m2 Kollektorfläche
Absperrverschraubung für Ausdehnungsgefäße
Mit der Absperrverschraubung ist die Wartung und der Austausch von Ausdehnungsgefäßen ohne Entleerung der Heizungs- oder Solarananlage möglich.
Die Verschraubung ist hierfür mit zwei Rückschlagventilen ausgestatten, die bei geschlossener Verschraubung geöffnet sind und so den Durchfluss ermöglichen. Damit ist diese Absperrverschraubung eine hervorragende Alternative zu Kappenventilen, gewährleistet sie doch ebenfalls die einfache Demontage des Ausdehnungsgefäßes zu Wartungszwecken ohne Entleerung der Anlage.
Technische Daten
Anschlüsse: DN 20 (3/4") IG x DN 20 (3/4") AG Material: Messing blank ohne Entleerung
