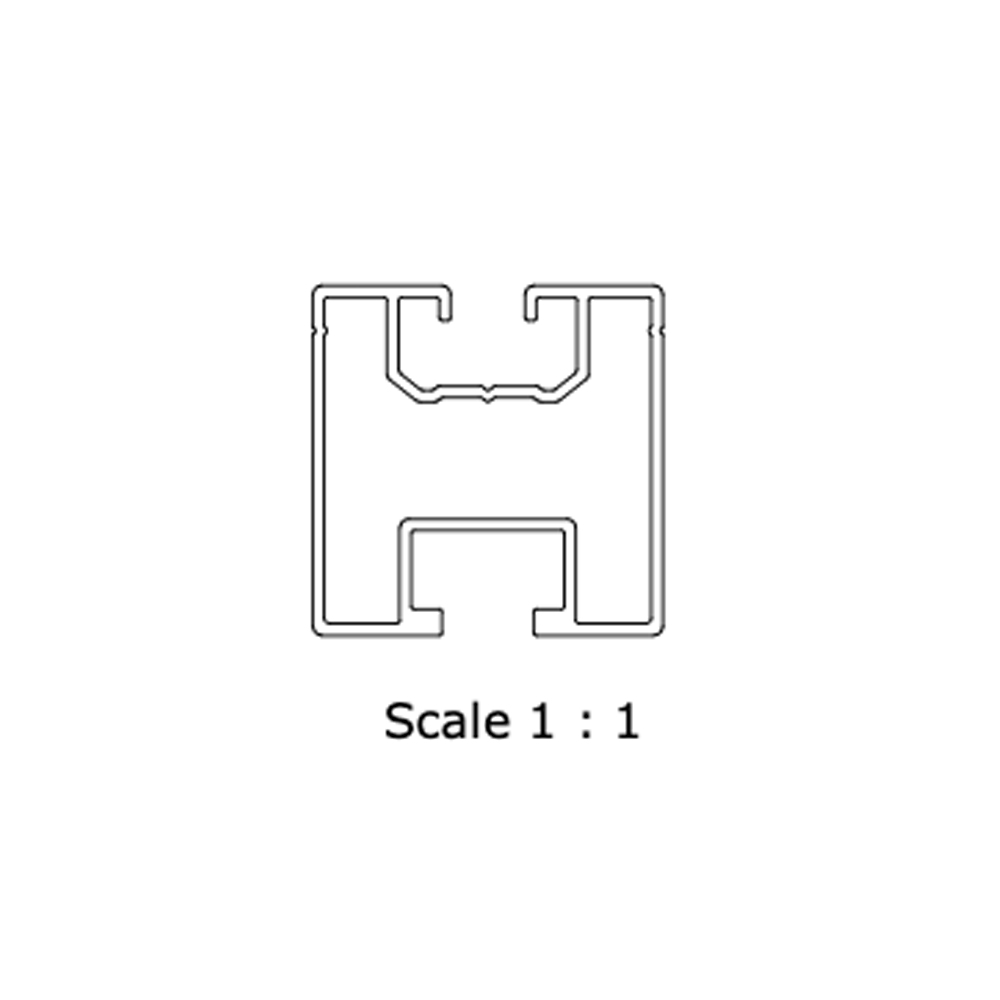

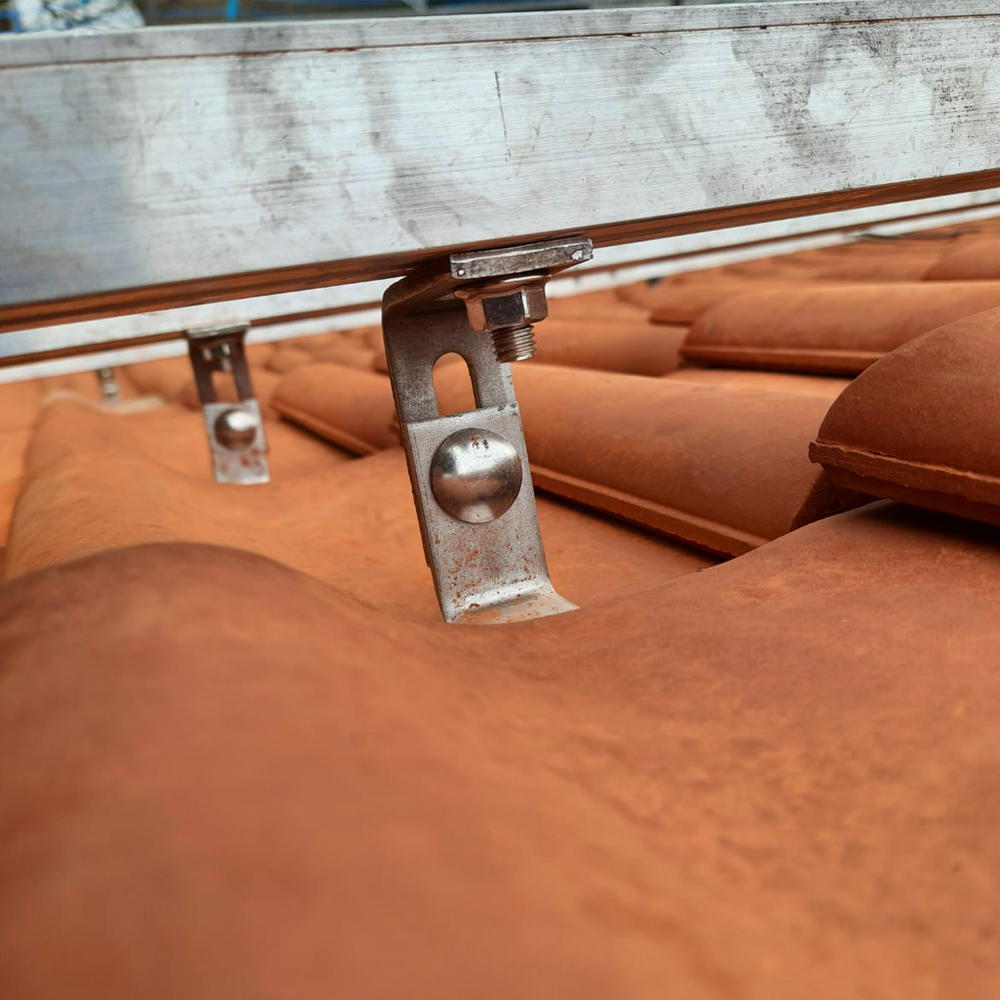

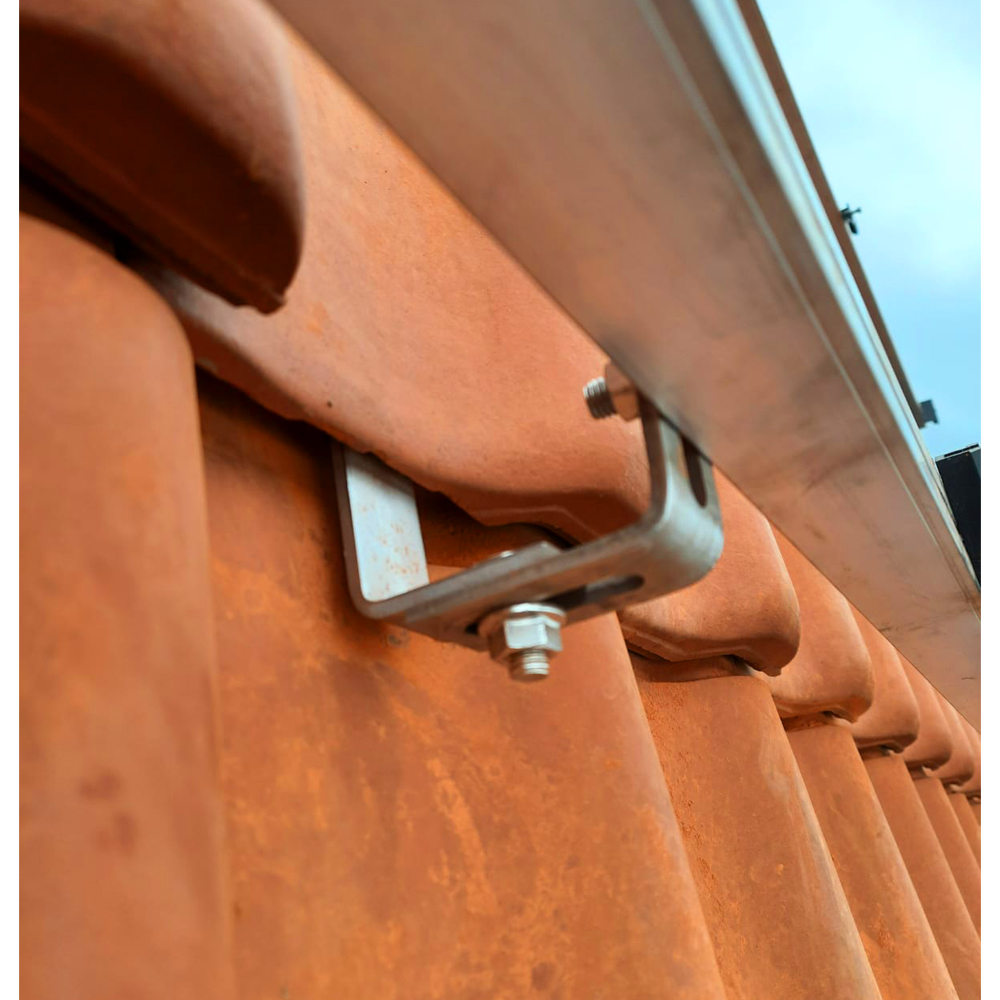

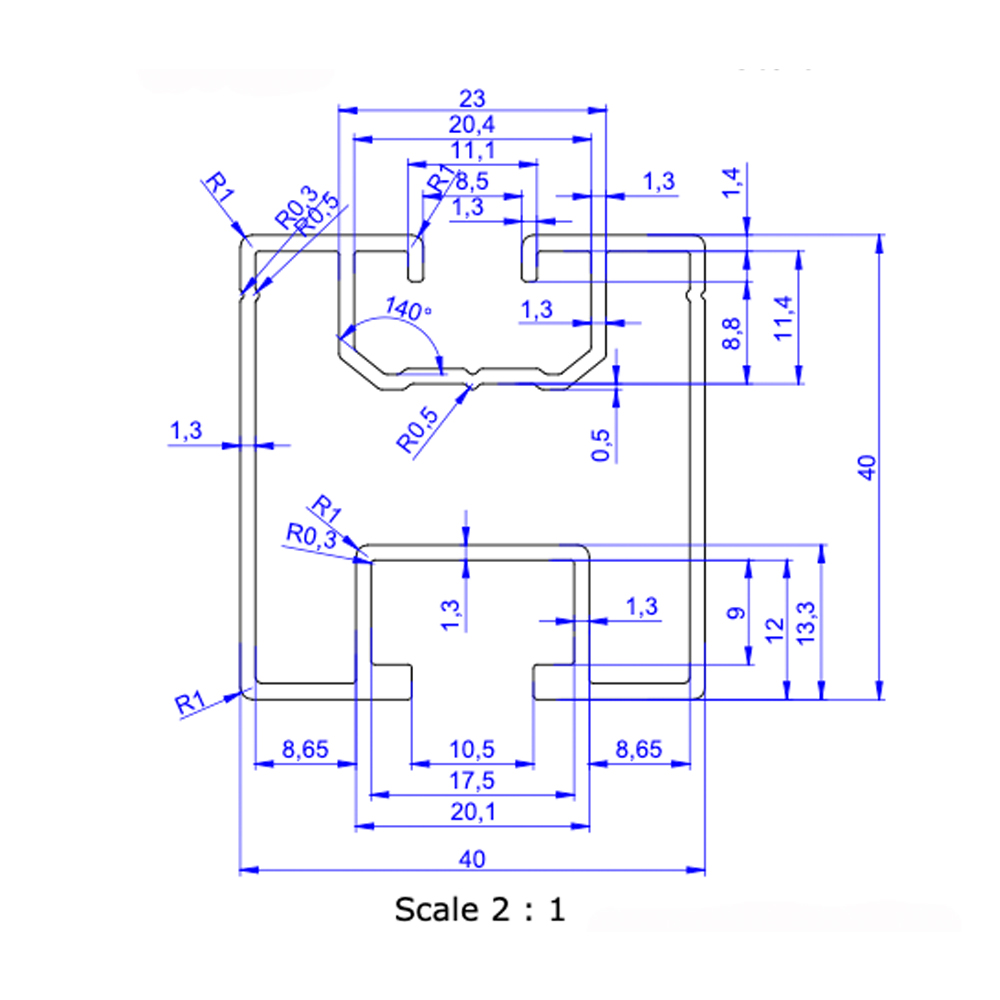

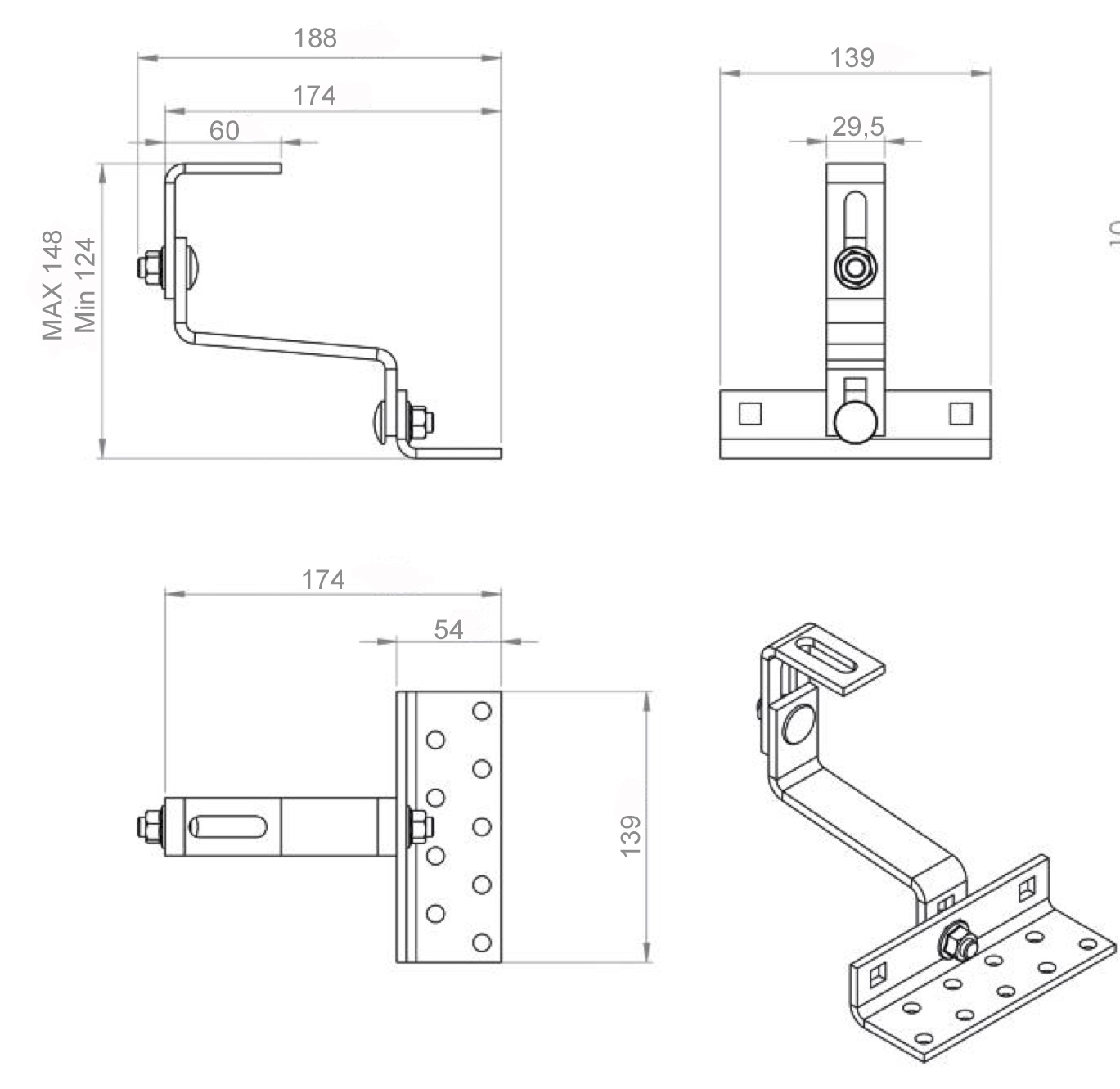

Aufdach Montagesystem Eurotherm Solar CPC 20R - Ziegel - verstellbar

Duo - Twin Solarleitung, DN 16 Edelstahlwellrohr 14 mm Isolierung Die Duo - Twin Solarleitungen wurden speziell entwickelt, um Sonnenenergie mit größtmöglicher Effizienz vom Solarkollektor auf den Wärmespeicher zu übertragen.Das Edelstahlwellrohr ist mit einem hochflexiblen, temperatur- und UV-beständigen HT/Isolierschlauch vorisoliert und mit einer schwarzen Folie ummantelt. Vorteile der Solarleitung Geringer Wärmeverlust dank 14 mm Dämmschichtdicke Durch das hochflexible Edelstahlwellrohr können auch kleine Radien ohne Werkzeug verlegt werden; das Rohr wird nicht geknickt Einfacher Wechsel auf andere Rohrsysteme ohne Spezialwerkzeug möglich Einfaches Trennen und Zusammenfügen der vorisolierten Leitungen ist ohne zusätzliches Werkzeug möglich. Die Folienummantelung wird dabei nicht beschädigt Das Fühlerkabel ist bereits integriert (SiZ 2x0,5 mm2) Schwarze Folienummantelung schützt vor mechanischer Beanspruchung und UV-Strahlung Technische Daten Material: Nicht rostende austenitische Stahllegierung gemäß EN 10088-2: X2CrNiMo17122 gemäß DIN 17441: 1.4404 (AISI 316L)Dämmschichtdicke: 14 mmAnwendungsbereich: +150 °C (kurzzeitig +175 °C), Min. Mediumtemperatur: -50 °CWärmeleitfähigkeit: bei einer Mitteltemperatur von 0 °C = 0,038 W/(mK), bei einer Mitteltemperatur von +40 °C = 0,042 W/(mK)Wasserdampfdiffusionswiderstandszahl: ≥ 4000 (DIN EN 13469)Brandverhalten - Baustoffklasse: normalentflammbar (DIN 4102-B2)praktisches Brandverhalten: selbstverlöschend, leitet kein Feuer, nichttropfendAußenmantel: reißfest mit hoher UV StabilitätFarbe: SchwarzBiegeradius: 15 cmIsolierung: EPDM, mit Folienummantelung (UV-beständig)

Vakuumröhrenkollektor Sonnenkollektor Eurotherm-Solar CPC - 20R (3,43 m²) Der Hochleistungs-Vakuumröhrenkollektor Eurotherm-Solar CPC 20R mit Top-Design und Spiegelfläche - 1A Qualität - hohe Leistung - kosteneffizient! Durch seine herausragenden optischen und technischen Eigenschaften hebt sich unser Vakuumröhrenkollektor Eurotherm-Solar CPC 20R weit von der großen Masse der Standard-Röhrenkollektoren ab. Mit dem Röhrenkollektor Eurotherm-Solar CPC von Solardirekt24 profitieren Sie von fortschrittlicher Technologie in Kombination mit einer besonders einfachen Installation. Die hochwertigen Glasröhren werden aus Borosilikat-Silizium Glas gefertigt und sind mit einer Glasstärke von 2mm extrem hagelsicher. Eine Kupferschicht auf dem Glas erhöht die Effizienz, während die Aluminiumtragkonstruktion für eine lange Lebensdauer sorgt. Durch seine extrem gute Wärmedämmung und die hochreflektierenden CPC Spiegel liefert der Röhrenkollektor auch bei bedecktem Himmel, diffuser Sonneneinstrahlung und kalten Außentemperaturen ein Maximum an Leistung. Sie profitieren von dem Mehrertrag an Wärme besonders in den Übergangsjahreszeiten und im Winter. Durch die revolutionäre Heat Pipe Technologie lassen sich die Glasröhren schnell und unkompliziert austauschen - eine Entleerung der Anlage ist nicht notwendig.Der Eurotherm-Solar CPC Vakuumröhrenkollektor arbeitet mit leistungsstarken Heatpipes mit 14 mm Heatpipe-Kopf - die für eine optimale Wärmeübergabe im Sammler sorgen. Damit ist dieser Kollektor nicht nur bestens für Ihre Brauchwassererwärmung geeignet, sondern unterstützt auch ideal Ihre Heizung. Zertifiziert durch Solar Keymark und das Fraunhoferinstitut für Solare Energiesysteme. Lassen Sie sich von dem besten Preis- / Leistungsverhältnis überzeugen! Alle Vorteile des Sonnenkollektors Eurotherm-Solar CPC im Überblick: Zertifiziert durch das ISE in Freiburg (Fraunhoferinstitut für Solare Energiesysteme) Der Röhrenkollektor hat alle notwendigen Zulassungen nach DIN Certco Solar Keymark zertifiziert Kollektor ist förderfähig Optimal geeignet für Brauchwassererwärmung, heizungsunterstützende Anlagen und in Prozesswärmeanlagen Die enorm hohe Qualität unserer Kollektoren und der verbauten Materialien, sowie regelmäßige, protokollierte Qualitätskontrollen, garantieren eine hohe Lebensdauer. Wir bieten Ihnen deshalb auf unseren Eurotherm-Solar PRO Vakuumröhrenkollektor (Sammler) volle 10 Jahre Garantie! Der Einsatz von hochwertigen Vakuumröhren und einer besonders guten Wärmedämmung (Steinwolle) des Sammlers ermöglicht eine effiziente Nutzung auch bei niedrigen Außentemperaturen und hohen Vorlauftemperaturen bei einem Minimum an Wärmeverlust Die effizienten Vakuumröhren sind beim Eurotherm-Solar CPC mit 14mm dicken und 70mm langen Heatpipe Kondensatoren ausgestattet. Dadurch verdoppelt sich die Kontaktfläche zur Wärmeübertragung von der Röhre zum Sammler gegenüber herkömmlichen Standardkollektoren Direkt umflossener Kondensator - daher höchste Leistung Schräg einfallende Sonnenstrahlen werden optimal in Wärme umgewandelt Leistungsstark auch bei problematischer Ausrichtung der Dachfläche Integrierte Tauchhülse für Fühler Ein spezieller CPC Spiegel hinter den Röhren mit optimal angeordnetem Brennpunkt lenkt auch bei unterschiedlichen Einstrahlwinkeln die Sonnenstrahlung ideal auf die Absorberrohre. Stabiles und formschönes Design aus Aluminium Aluminium-Gehäuse und Rahmenprofile für maximalen Schutz gegen Witterungsbedingungen. Durch die trockene Anbindung der Kollektorröhren ist der Ein- und Ausbau einzelner Röhren möglich ohne die Solaranlage entleeren zu müssen. Das spezielle Frostschutzdesign der Heatpipes sorgt dafür, dass das Wärmerohr auch für sehr kalte Bereiche / Einsatzorte geeignet ist und eine lange Lebensdauer hat. Einfache Montage: Aufbau des Rahmens ohne gleichzeitiges Einsetzen der Röhren möglich, dadurch leichte Montage des Rahmens auf dem Boden und späteres Einsetzen der Röhren auf dem Dach problemlos möglich Hohe Betriebssicherheit und leichte Wartung durch das Heatpipe-Prinzip Hochselektiver 360° Absorber Förderung für Heizung und Sanierung ab 2024 Wenn Sie jetzt auf eine klima­freundliche Heizung mit mindestens 65 % erneuer­baren Energien umsteigen, erhalten Sie hierfür 30 % Grundförderung. Die Grundförderung und die verschiedenen Bonusförderungen lassen sich miteinander kombinieren – bis zu einem Förder­satz von maximal 70 % BAFA und KfW Förderung 2024 - kostenlos und unverbindlich beraten lassen! Wenn Sie Ihre Solarthermieanlage selbst installieren wollen oder mehr über die Fördermöglichkeiten beim BAFA und der KfW erfahren möchten, stehen wir von Solardirekt24 Ihnen gerne zur Seite. Wir beraten und unterstützen Sie von der Planung bis zur Installation. Technische Daten Vakuumröhrenkollektor: Modell Eurotherm-Solar CPC Hersteller Solardirekt24 GmbH Konstruktion Heatpipe Vakuum Röhren Solar Kollektor mit trockener Anbindung Brutto Fläche 4,28 m2 Absorber Fläche 3,66 m2 Anzahl Kollektorröhren 20 Röhrenlänge 1800 mm Außendurchmesser Röhre 58 mm Innendurchmesser Röhre 47 mm Höhe 1980 mm Breite 2320 mm Tiefe 125 mm Röhrenabstand 110 mm Nettogewicht 68 kg Absorptionsgrad  95 % Empfohlenes Medium Wasser oder Glykolgemisch (Solarflüssigkeit) Empfohlener Anstellwinkel 15 - 90° Empfohlener Volumenstrom 120 l/h Arbeitsdruck max. 10 bar Prüfdruck 18 bar Arbeitsdruck empfohlen 3 bar Isolierung Sammler Steinwolle Anschluss Sammler 22mm Kupferrohr Tauchhülse integriert Material Sammlergehäuse Aluminium, eloxiert Material Rahmen Aluminium, eloxiert Farbe Sammler & Rahmen Silber Material Röhren Borosilikat-Silizium Glasstärke 2 mm Hagelbeständig bis min. 25mm Heat-Pipe Kopf 14 mm (70 mm Länge) Stagnationstemperatur 275,6 °C Drain-Back Geeignet Steam-Back Geeignet Poolanbindung Geeignet (mit Plattenwärmetauscher) Installation Schrägdach Geeignet Installation Flachdach Geeignet (mit passender Aufständerung) Fassadenmontage Geeignet Indachmontage Nicht geeignet Spiegel Ja Empfohlene Speichergröße ca. 50 Liter pro m2 Kollektorfläche Leistungsvergleich Vakuumröhrenkollektoren: Jahresertrag in kWh am Referenzstandort Würzburg. Montage des Röhrenkollektors: Mit maximal zwei Personen lässt sich in relativ kurzer Zeit eine komplette Zelle zusammenbauen und auf dem Dach montieren. Die Montage ist auf einem Schrägdach und auch einem Flachdach ohne Probleme möglich. Durch die trockene Anbindung der Kollektorröhren ist der Ein- und Ausbau einzelner Röhren möglich ohne die Solaranlage entleeren zu müssen. Bitte beachten Sie, dass Sie für die Montage des Kollektors ergänzend ein passendes Trägerprofil oder eine Aufständerung benötigen. Beides erhalten Sie natürlich ebenfalls bei uns im Shop. Förderung BAFA Röhrenkollektors (Bundesamt für Wirtschaft und Ausfuhrkontrolle): Unsere Kollektoren sind durch Zertifizierung voll BAFA förderfähig. Weitere Informationen finden Sie unter www.bafa.de

Solarflüssigkeit Wärmeträgermedium Solarliquid bis -28°C SD24 Premium Solarflüssigkeit ist ein Wärmeträgermedium und Frostschutzmittel für Solaranlagen. Das Solarliquid ist für Vakuumröhrenkollektoren sowie Flachkollektoren geeignet. SD24 Premium Solarflüssigkeit ist eine geruchlose, umweltfreundliche ind biologisch abbaubare Flüssigkeit auf der Basis von Propylenglycol 1-2, welche in thermischen Solaranlagen als Wärmeträgerflüssigkeit eingesetzt wird. Durch die ökologische und physiologische Unbedenklichkeit kann SD24 Premium Solarflüssigkeit auch in der Lebensmittelverarbeitung, Pharmaproduktion, Medizin und anderen Hygienebereichen eingesetzt werden. Die in der SD24 Premium Solarflüssigkeit enthaltenen speziellen Korrosionsinhibitoren schützen die verwendeten Materialien langfristig vor Korrosion, Schichtbildung und Ablagerungen. Die gebräuchlich verwendeten Dichtungsmaterialien werden nicht angegriffen. Eigenschaften von SD24 Premium Solarflüssigkeit: für Flachkollektor und Röhrenkollektor geeignet unverdünnt Frostschutz bis -28 °C anwendungsfertige Flüssigkeit klare, rot-fluoreszierende Flüssigkeit optimaler Wärmetransport Made in Germany wird in 10 Liter Kanistern ausgeliefert biologisch abbaubar nitritfrei, Phosphatfrei, Sekundäraminfrei, Boratfrei, 2-Ethylhexansäurefrei weder Gefahrstoff noch Gefahrgut! Technische Daten SD24 Premium Solarflüssigkeit: Siedepunkt: ca. 103 °C Unverdünnt frostsicher bis: -28 °C           - Frostschutz (Eisflockenpunkt) ca.: -28 °C           - Frostschutz (Eisstockpunkt) ca.: -35 °C Temperaturbeständig: bis 180 °C ph-Wert ca.: 8,0 (20 °C) Dichte: 1.035 - 1,045 g/cm3 (20 °C) Frostschutzbasis: 1.2 Monopropylenglykol Wärmeleitfähigkeit: ca. 0,40 W/m*K (20 °C)   Weitere Fragen zum Thema Solarflüssigkeit? Wir haben Antworten auf die häufigsten Fragen zusammengestellt.

DN16 Wellrohr Verschraubung Das Schnellkupplungssystem für Edelstahlwellrohre. Die besondere Konstruktion sorgt für eine intelligente Führung des Rohres in den richtigen Dichtsitz. Die Schnellkupplung ist immer dicht und garantiert dem Handwerker eine störungsfreie Installation auch unter schwierigen Montagebedingungen. Durch die metallische Abdichtung ist sie absolut wartungsfrei, sodass ein Austausch von Dichtringen entfällt. Sie wird baustellengerecht als ein Teil und nicht als Komponentenbausatz geliefert. Ein Zusammenbauen von Einzelteilen an der Baustelle ist nicht erforderlich. Vorteile der Wellrohr-Verschraubung Problemlose Installation Fix und fertig vormontiert Wartungsfrei Anwenderfreundlich Torsionsfreie Rohrmontage Langlebig Ausfallsicher, Metall auf Metall dichtend Beugt Fehlern vor Montageanleitung der Wellrohr-Verschraubung Verschraubung nicht auseinandernehmen und Ring (Seite vom Wellrohr) so lassen wie er ist. Wellrohr abschneiden - Möglichst mit einem Rohrschneider Das Wellrohr entgraten Die Verschraubung über einen Hügel des Wellrohres schieben - dann klickt es … Kurz wackeln, ob die Verschraubung auch vollständig im nächsten Wellental sitzt Nur handfest zudrehen  1/2 Umdrehung nachziehen …  Link zum Montagevideo hier Anwendungsbereiche der Wellrohr-Verschraubung Solarkollektoren Solarstationen Pumpen Warmwasserspeicher Ausdehnungsgefäße Technische Daten der Wellrohr-Verschraubung Für Edelstahlwellrohr: DN16

Wärmeleitpaste - 40 g Tube Unsere Wärmeleitpaste ist eine hitzebeständige, chemisch neutrale, weiße Silikonpaste mit guter Wärmeleitfähigkeit.Die Wärmeleitpaste trocknet nicht aus, wird nicht hart und schmilzt nicht. Sie ist beständig bei hohen und niedrigen Temperaturen und verbessert die Wärmeübertragung von Bauelementen zum Kühlkörper und dadurch die Leistungsfähigkeit des Bauelementes.Die Wärmeleitpaste sollte gleichmäßig und dünn mit einem Pinsel oder Spachtel auf beide Kontaktflächen aufgetragen werden. Die nach dem Montieren überschüssige Menge sollte entfernt werden. Einsatzgebiete Schutz empfindlicher Bauteile, wie Sensoren, Sonden, Messinstrumente oder Halbleiter, wie Dioden, Transistoren und Thyristoren Verbesserung der Wärmeübertragung zu Kühlkörpern oder Metallgehäusen Zur optimalen Wärmeübertragung bei Vakuumröhrenkollektoren Hauptanwendungsbereiche Solarthermie Elektrotechnik Kühltechnik Eigenschaften Inhalt: 40 g Schutz gegen Korrosion Niedriger thermischer Widerstand Hohe Wirksamkeit (durch gutes Wärmeleitvermögen) Wirtschaftlich (durch minimale Verbrauchsmengen) Elektrisch nicht leitend Nicht statisch aufladbar Nicht austrocknend Nicht ätzend Beständig gegenüber Säuren und Laugen Auf Silikonbasis Farbe: weiß Aufgrund eines Übersetzungsfehlers ist auf der Verpackung "glue" angegeben, es handelt sich jedoch NICHT um Kleber, sondern um Paste!
