Dachhaken Edelstahl für Dachsteine, Dachziegel und Dachpfannen - 0% MwSt.

Dachhaken Edelstahl für Dachsteine, Dachziegel und Dachpfannen - 0% MwSt.

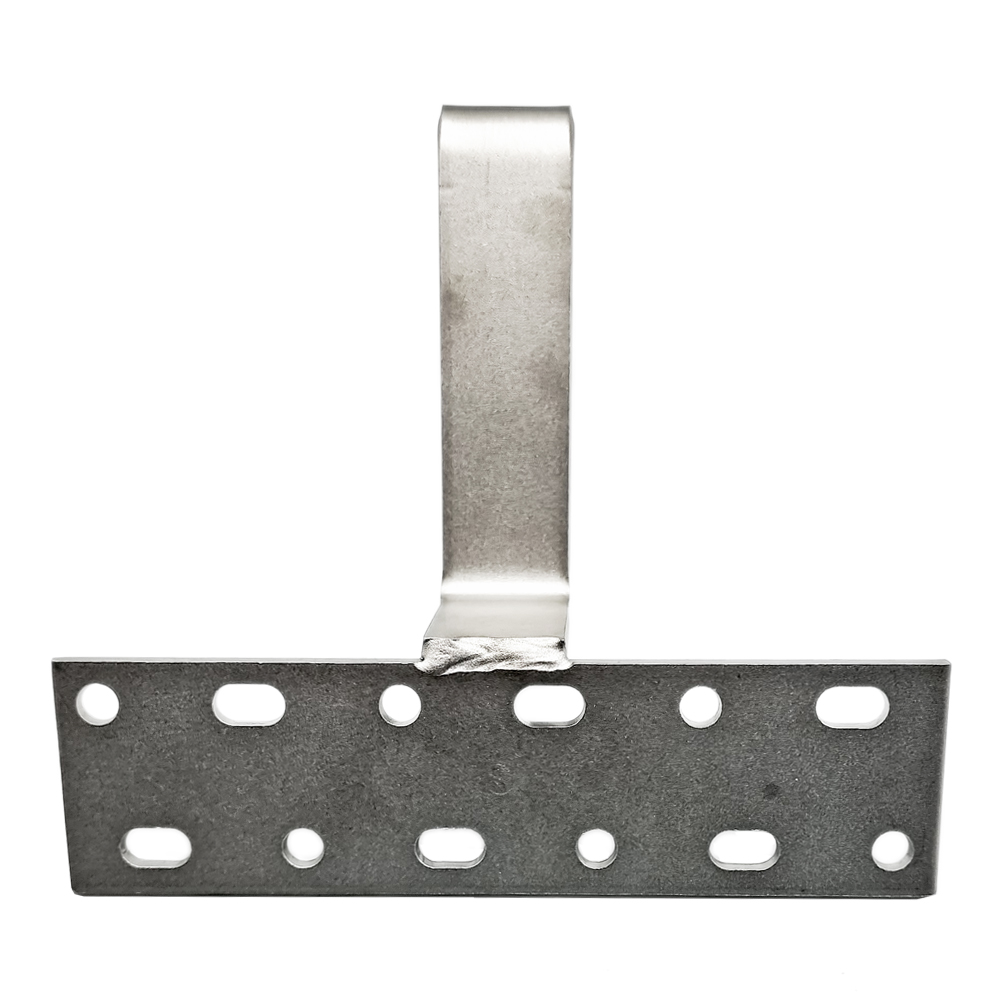

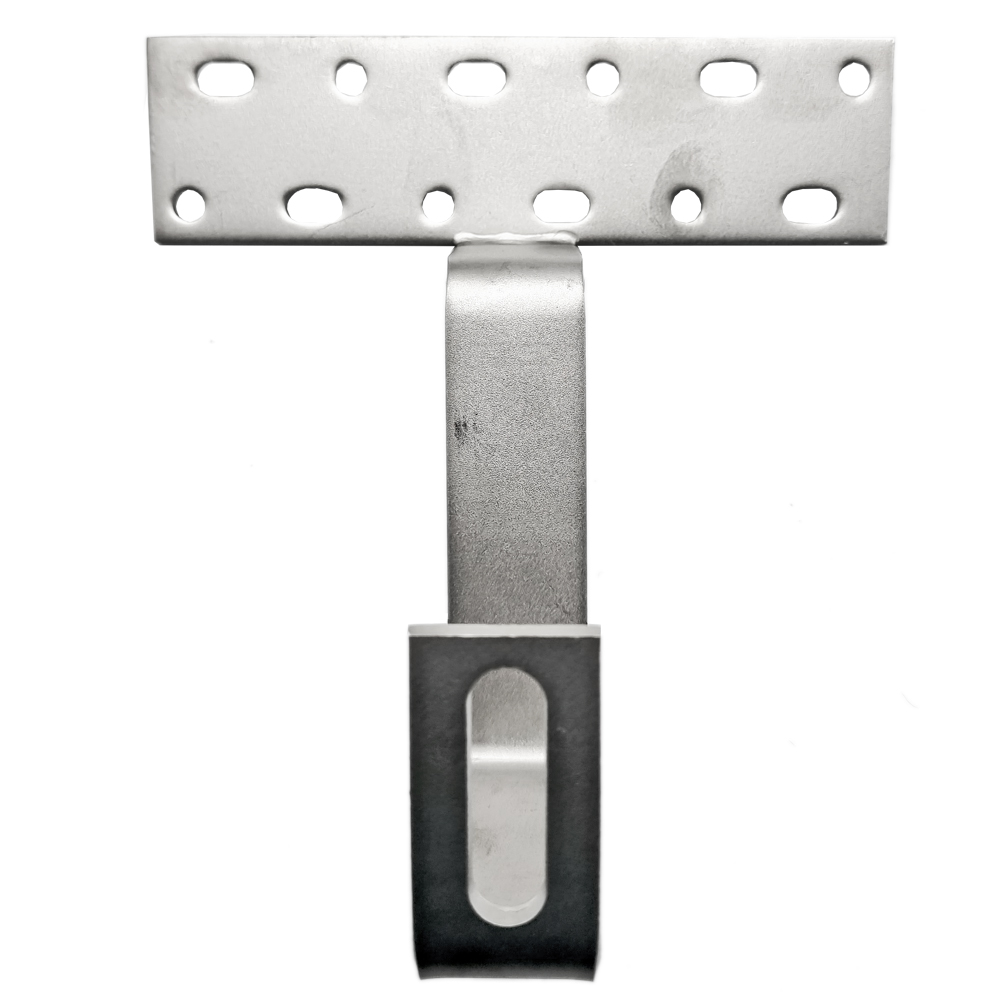

Eine sichere und zuverlässige Montage von Photovoltaikanlagen beginnt mit den richtigen Dachhaken. Der Edelstahl-Dachhaken ist speziell entwickelt, um die Basis für eine langlebige und robuste Installation zu schaffen und überzeugt durch seine hohe Materialqualität und vielseitige Anwendung.

Geeignet für Dächer mit Dachsteinen, Dachziegeln und Dachpfannen. Der Edelstahl-Dachhaken ist die ideale Lösung, wenn eine langlebige, sichere und flexible Befestigung für Ihre Photovoltaikanlage gewünscht wird.

Hauptmerkmale und Vorteile:

  • Robustes Material: Aus hochwertigem Edelstahl 1.4016 gefertigt, ist dieser Dachhaken rost- und korrosionsbeständig und bietet eine besonders lange Lebensdauer, selbst unter extremen Witterungsbedingungen.
  • Einfache Montage: Der Dachhaken wird mit drei Holz- oder Tellerkopfschrauben direkt am Sparren befestigt und gewährleistet so eine stabile Verbindung zur Dachstruktur. Die Schraubenlänge sollte passend zur Sparrenstärke gewählt werden.
  • Standard-Schraubengrößen:
    • M8 x 80 mm
    • M8 x 100 mm
    • M8 x 120 mm
    • Hinweis: Bitte beachten Sie die Wahl der passenden Schraubenlänge entsprechend der Stärke des Sparrens, um eine maximale Stabilität sicherzustellen.
  • Hohe Tragkraft für Solarmodule: Ideal für die Befestigung von Aluschienen, Profilschienen und anderen Befestigungselementen zur Aufnahme von PV Modulen.
  • Universelle Kompatibilität: Der Dachhaken ist kompatibel mit verschiedenen Profilschienen und eignet sich somit für eine Vielzahl von Solarinstallationen und Anwendungstypen.
  • Extrabreite Auflagefläche: Die extrabreite Auflagefläche bietet eine besonders sichere Befestigung und sorgt für eine gleichmäßige Verteilung der Last.

Installation Dachhaken

Die Installation eines Dachhakens ist ein wesentlicher Schritt für die sichere Befestigung von Solaranlagen auf Ihrem Dach. Mit den richtigen Werkzeugen und einer sorgfältigen Vorgehensweise können Sie den Haken stabil an den Sparren montieren.

Wichtige Schritte:

Positionierung: Den Dachhaken direkt über dem Sparren ausrichten für maximale Stabilität.
Ausklinken: Bei Bedarf den Dachziegel so ausklinken, dass der Dachhaken bündig auf dem Sparren sitzt.
Vorbohren: Pilotlöcher bohren, um Rissbildung im Holz zu verhindern.
VerschraubungDen Dachhaken mit Tellerkopfschrauben sicher befestigen.
Ausrichtungskontrolle: Die gerade Ausrichtung überprüfen, um eine stabile Basis zu gewährleisten.

Diese Schritte tragen dazu bei, eine langlebige und sichere Installation zu garantieren.

Mehrwertsteuerinformationen

Der Dachhaken ist in Deutschland, Österreich und den Niederlanden von der Mehrwertsteuer befreit, wenn er für eine Photovoltaikanlage verwendet wird. Andernfalls fällt die MwSt. an. In diesem Fall bitten wir Sie, den Artikel in der Kategorie Solarthermie zu erwerben, der die Mehrwertsteuer enthält.

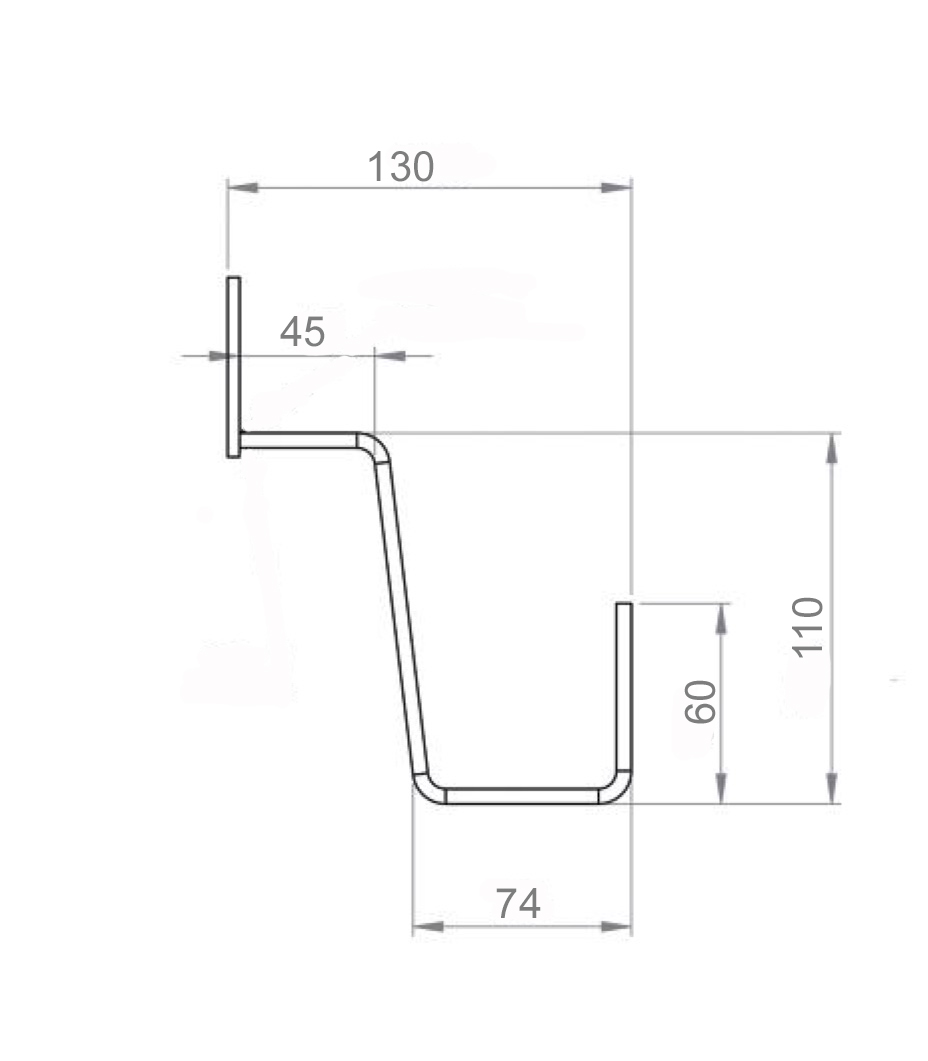

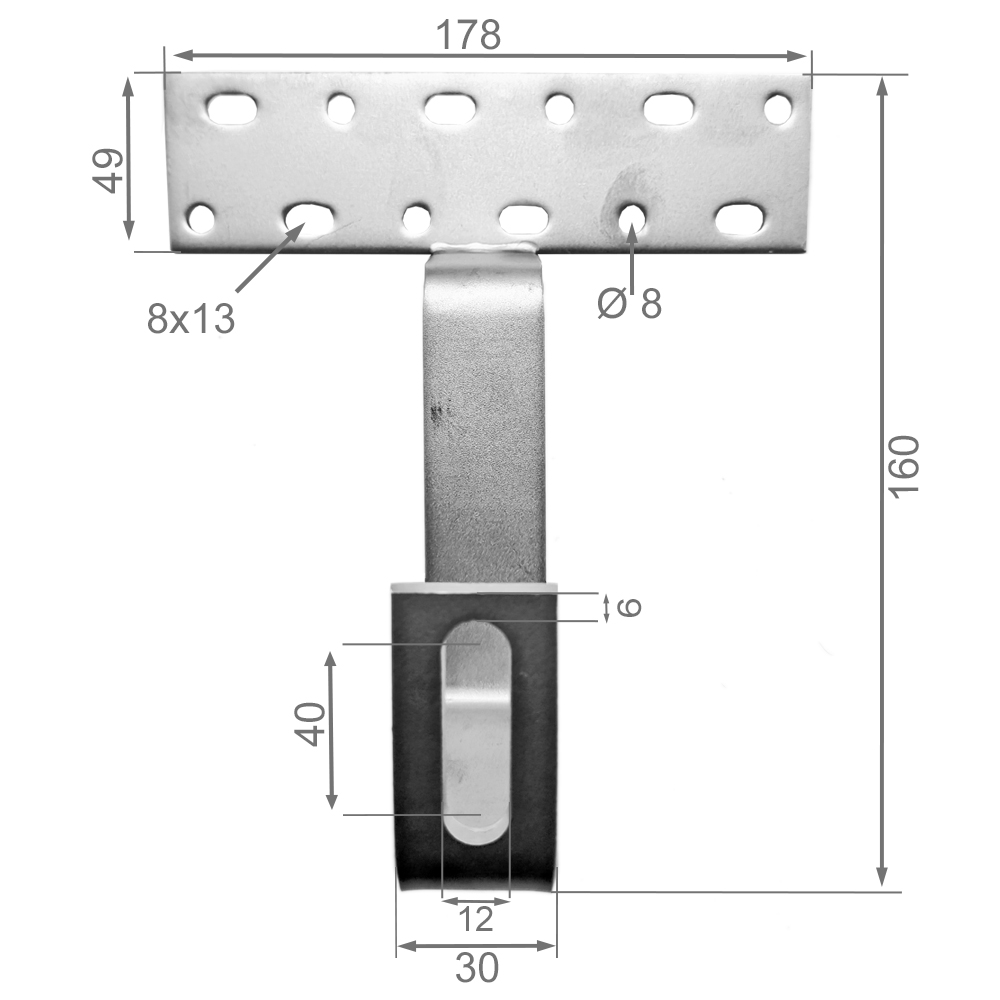

Technische Daten

Material
Rostfreier, ferritischer Edelstahl - WNr.: 1.4016 - magnetisch*
Länge Haken
160 mm
Maße Grundplatte
178 x 49 x 4 mm
Sonstige Materialstärke
5 mm
Befestigungsbohrungen
6 Stück - 8 x 8mm versetzt // 6 Stück 8 x 13mm versetzt
Langlochmessung
40 x 12 mm
Höhe130 mm
Gesamt Maße78 x 160 x 130 mm
Schneelast max.140 kg
Windgeschwindigkeitmax. 60m/s
Gewicht Stück0,6 kg
ZiegeltypFormziegel, Dachpfannen, - steine
DachartSchrägdach / Steildach ab ca. 20° Dachneigung


*Je nach Werkstoff / Gefüge kann Edelstahl magnetisch sein oder nicht. Austenitische Edelstahlsorten, wie 1.4301 oder 1.4404, sind in der Regel nicht magnetisch. Im Gegensatz dazu zeigt ferritischer Edelstahl, wie der Werkstoff 1.4016, magnetische Eigenschaften.
