REC Batterie-Management-System 2Q BMS 16S - inkl. 1x Temperaturfühler und Kabel - 0% MwSt

429,00 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Lieferbar in 14 Tagen, Lieferzeit 2 Tage

Produktnummer: 2QBMS16S

Hersteller-Nr.: 2QBMS16S

Gewicht/Volumengewicht: 1.5 kg

Brandneu in 2023: REC Batterie-Management-System 2Q BMS 16S

Das REC 2Q ist der nächste Schritt in der REC BMS Evolution. Vertrauen Sie Ihr teures Batteriesystem nicht einem billigen oder veralteten BMS an!

Beim Batterie-Management-System handelt es sich um ein

Passives Balancing System.

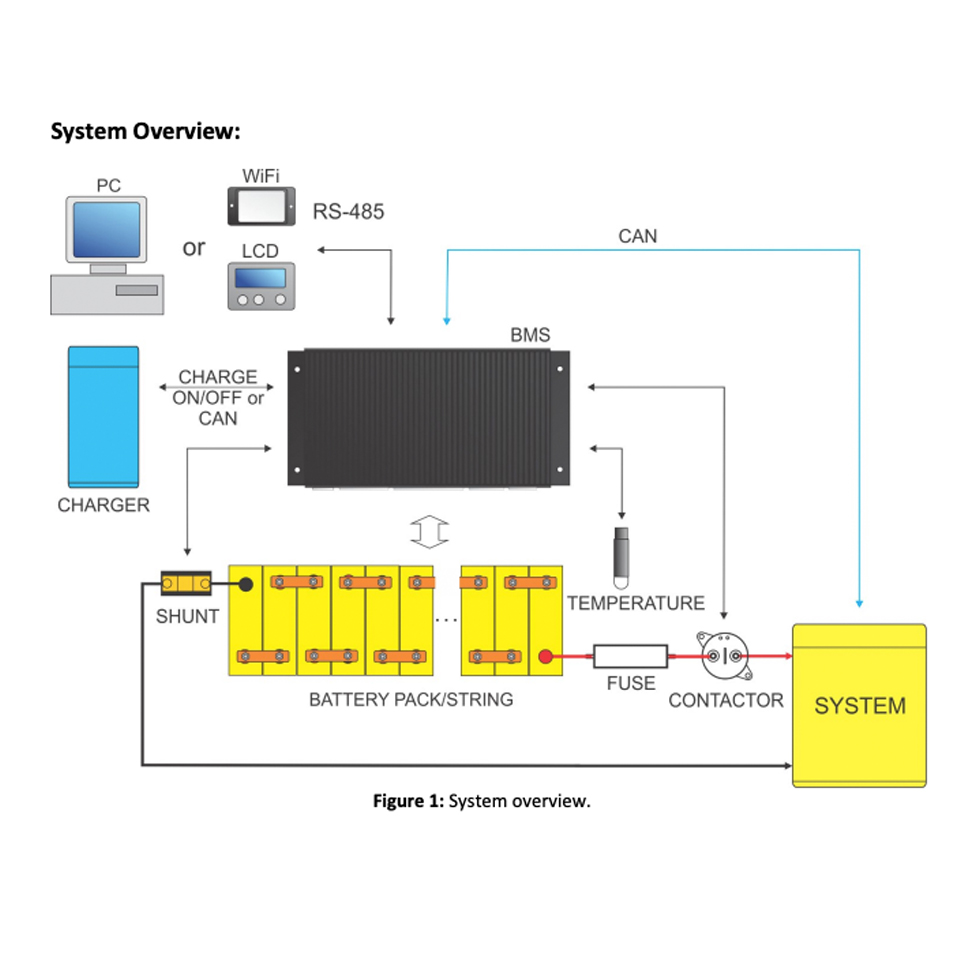

Dieses professionelle BMS unterstützt jetzt 3 Ausgänge, von denen 2 über das Wifi-Modul vom Kunden konfiguriert werden können. Vorverkabelte Kabelbäume machen die Installation viel schneller. Ein neuer Prozessor und ein größerer Speicher ermöglichen mehr zukünftige Steuerungsfunktionen und umfassen jetzt eine integrierte Vorladeschaltung. Als Teil der neuen Smart"-Lade- und Steuerungsphilosophie unterstützt es viele der beliebten CANBus-Wechselrichter- und Ladegerätschnittstellen sowie EVSE-Schnittstellen für EV-Ladegeräte. Das BMS 16S überwacht 16 Einzelzellen im Akkupack durch ständiges Messen verschiedener Parameter.

Vorteile / Eigenschaften REC Batterie-Management-System:

Kann für folgende LiFePo Zellen angepasst werden: Li-Po, LiFePo4, LiFeYPo4, LiCoO2, LiMnNiCo und LiMno4
Robustes Gehäuse aus Aluminium und schmales Design

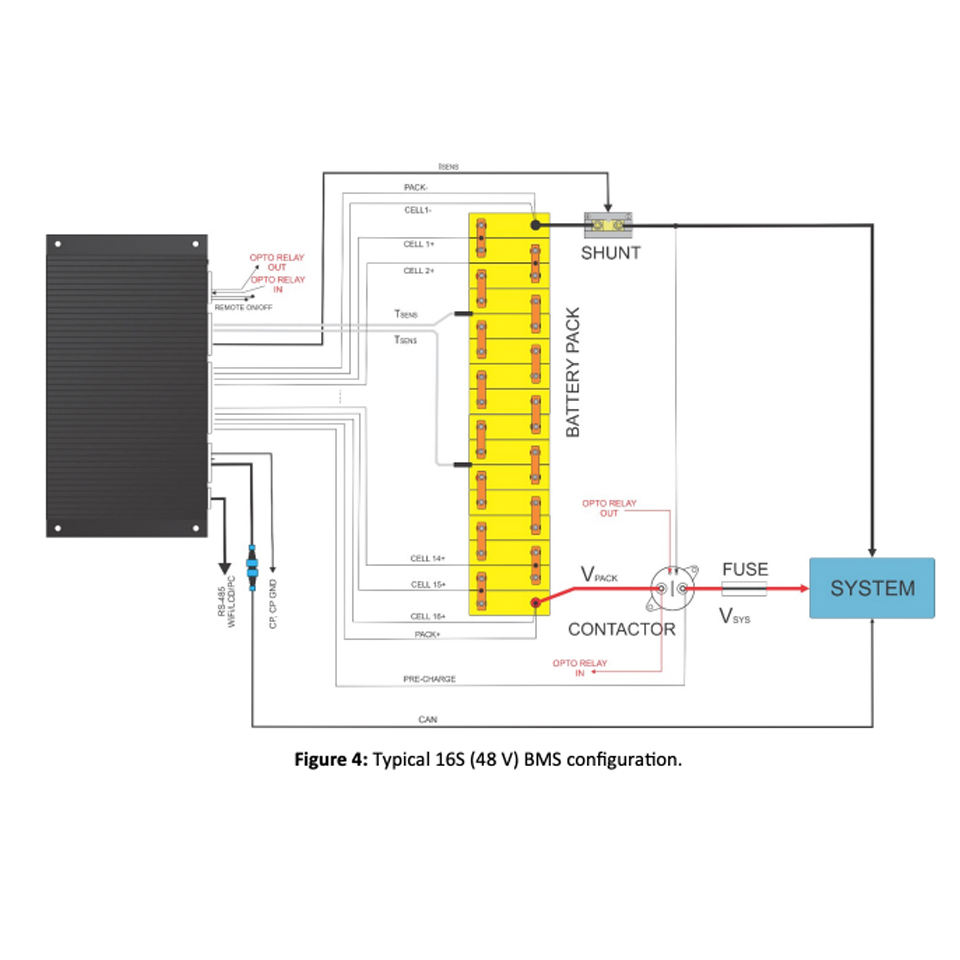

5-16 Zellen in Serie geschaltet (14-68 V System)
Messbereich Einzelzelle: 0,1 - 5 Volt, Genauigkeit: 1mV
Einzelzellen Über- & Unterspannungsschutz
Überhitzungsschutz
bis zu 4 digitale Temperatursensoren anschließbar
Strommessung über Mess-Shunt (separat zu bestellen und für unterschiedliche max. Ströme verfügbar)
RS-485 und Can Kommunikation (SMA Sunny Island, Victron, Studer), galvanisch getrennt
zwei galvanisch isolierte, benutzerdefinierte Mehrzweck-Digitalausgänge
interner DC Opto-Relais-Ausgang
Passives Balancing ermöglicht die optimierte Nutzung der Batteriekapazität, bis zu 1,3A Ausgleichsströme je Zelle
Überwachung des Innenwiderstandes aller Einzelzellen
SOC- und SOH Bestimmung
Präzise Bestimmung der Restkapazität des Batteriesystems
1 programmierbarer Relaisausgang (mit interner Sicherung)
2 programmierbare, digitale Ausgänge (mit interner Sicherung)

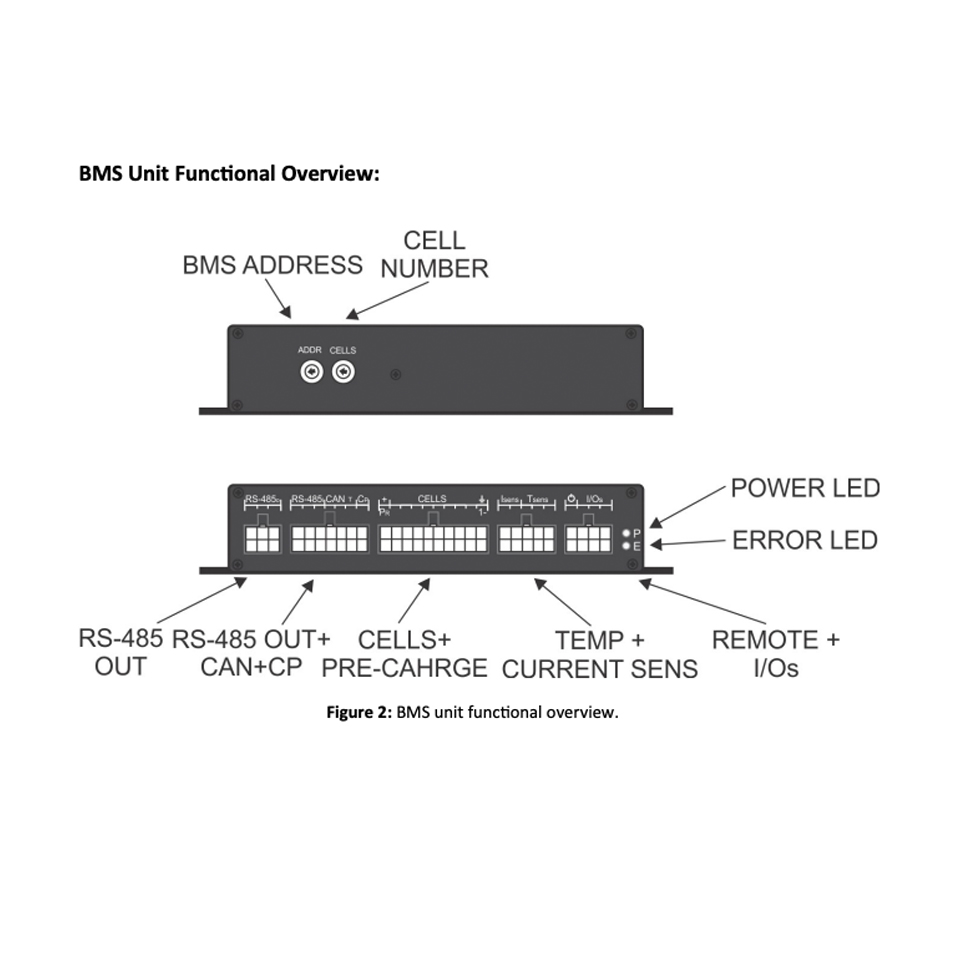

2 LED Lampen (rot, grün) für Betrieb und Fehlermeldungen
Ein- / Ausschalter

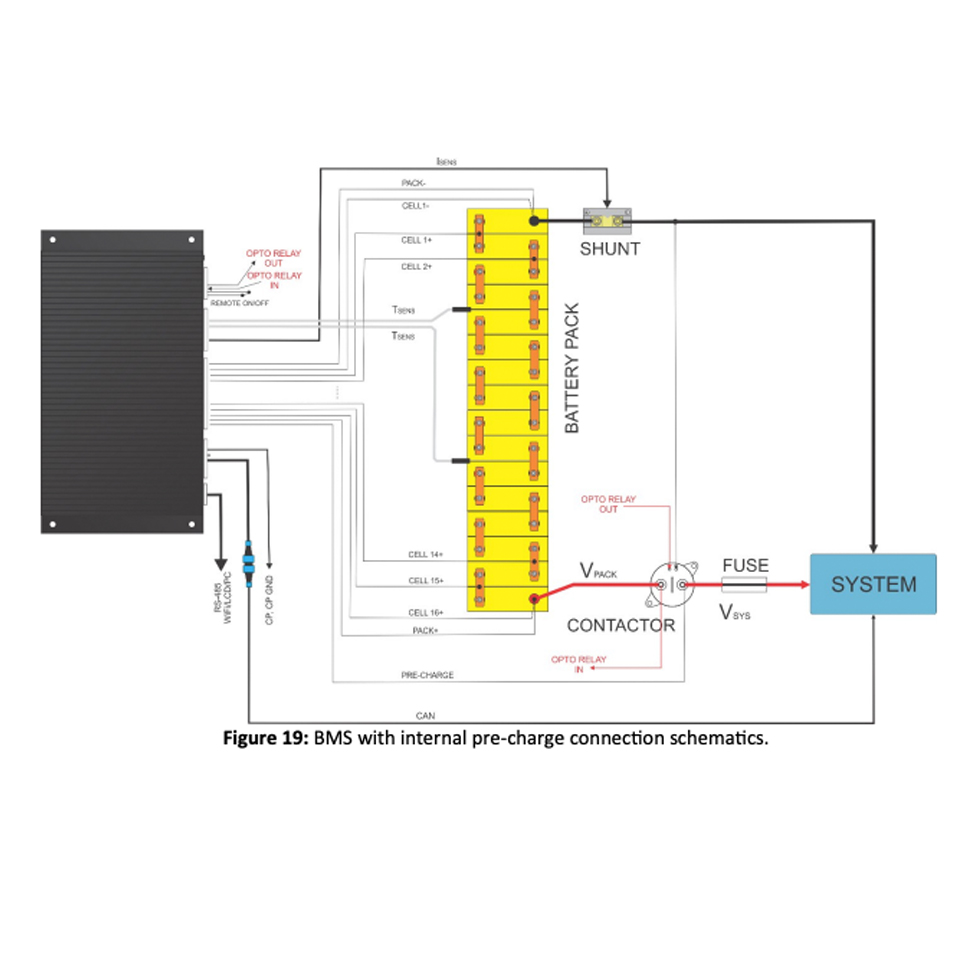

Integrierte 25-Ohm-Precharge Unit mit einstellbarer Zeitverzögerung
Integrierte RTC mit den letzten 7 Fehlern
PC-Benutzeroberfläche/Wi-Fi zum Ändern der Einstellungen und zur Datenaufzeichnung (optionales Zubehör: WiFI-Modul)
Control pilot (CP) für EVSE
Konform mit ISO16315, ISO10133, EN61558-1, EN61558-2 und EN50498

Lieferumfang:

1x REC 2Q BMS 16S

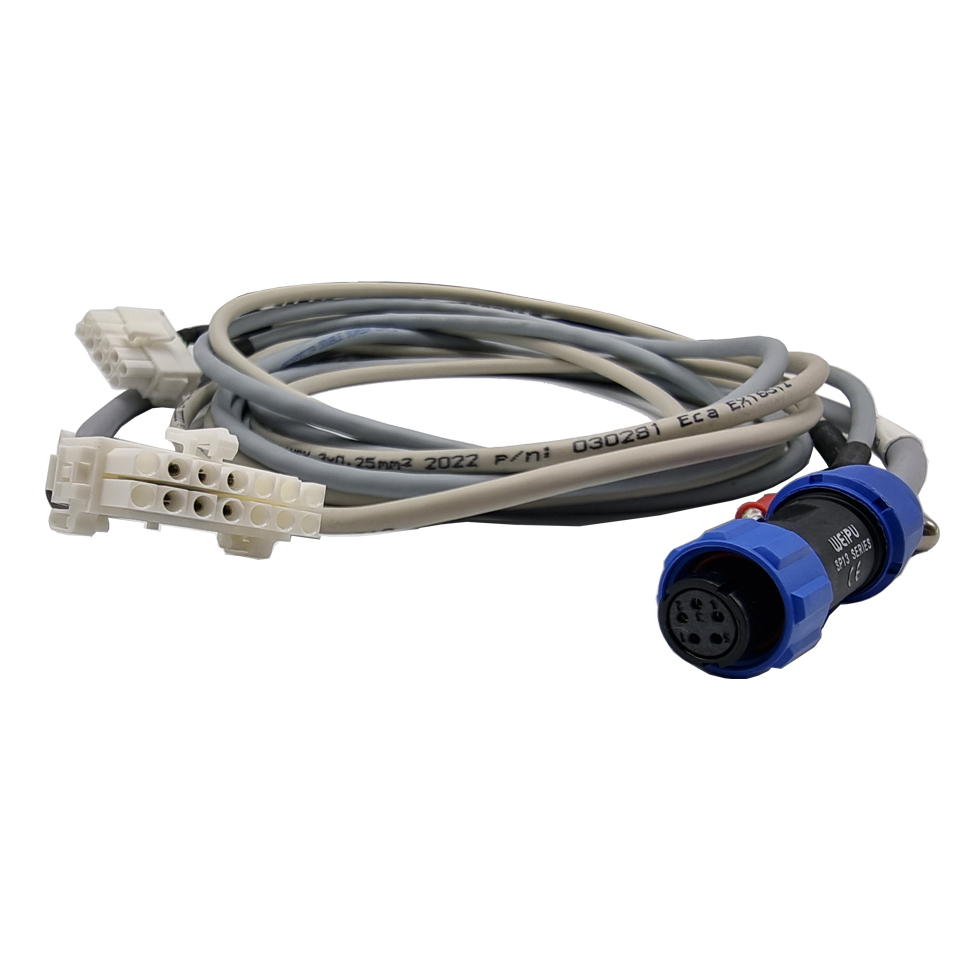

1x Temperaturfühler mit Anschlusskabel
1x Anschlusskabel für Messshunt zur Strommessung (Messshunt nicht im Lieferumfang, dieser muss separat bestellt werden)

Technische Daten

BMS Hardware Parameter
BMS max. pack voltage	68.0 V
BMS min. pack voltage	10 V
BMS max. cell voltage	5.0 V
BMS cell voltage range	0.0 to 5.0 V
Shunt common mode input voltage interval (Shunt+, Shunt-) to the Cell 1 negativ	-0.3 to 3.0
Shunt sensor max differential input voltage interval (Shunt+ to Shunt-)	-0.25 to 0.25
Cell voltage accuracy	+/- 1 mV
Pack voltage accuracy	+/- 5 mV
DC current accuracy	+/- 1 LSB
Temperature measuring accuracy	+/- 0.5 °C
DC current sample rate	4 Hz
Cell voltage sample rate	1 Hz
Cell balancing resistors	4 Ω
Max. operating temperature	70 °C
Min. operating temperature	-20 °C
Max. storage temperature	30 °C
Min. storage temperature	0 °C
Max. humidity	75 %
Max. continuous DC current opto-relay @ 100 V DC	3 A
Max. DC current @ optocoupler 1, 2	15 mA
Max. DC voltage @ optocoupler 1, 2	62.5 V
BMS unit disable power supply @ 48 V	1.5 mW
BMS precharge resistance	25
BMS unit operation power supply @ 48 V	180 - 190 mW
BMS unit cell balance fuse rating	3 slow A
Internal relay fuse	3.15 slow A
Dimensions (w x l x h)	190 x 104 x 38mm
IP protection	IP 32
HW version	1.35 n.a.

*0% Mehrwertsteuer für Photovoltaikprodukte

Gem. § 12 Abs. 3 Nr. 1 UStG kann bestimmte Ware mit einem Umsatzsteuersatz von 0 % verkauft werden, sofern die rechtlichen Voraussetzungen dieser Norm erfüllt sind. Sollten Sie einen Kaufvertrag über eine solche Ware mit einem ausgewiesenen Umsatzsteuersatz von 0% abschließen, bestätigen Sie durch den Vertragsschluss ausdrücklich, dass die rechtlichen Voraussetzungen gem. § 12 Abs. 3 Nr. 1 UStG erfüllt sind: a. Sie sind Betreiber der Photovoltaik-Anlage und b. Die Photovoltaikanlage wird auf oder in der Nähe von Privatwohnungen, Wohnungen oder öffentlichen oder anderen Gebäuden, die für dem Gemeinwohl dienenden Tätigkeiten genutzt werden, installiert. c. Sie bestätigen mit Vertragsschluss, dass entweder die installierte Bruttoleistung der Photovoltaikanlage laut Marktstammdatenregister nicht mehr als 30 Kilowatt (peak) beträgt bzw. betragen wird oder bei höherer Bruttoleistung der Photovoltaikanlage die unter Ziffer a. und b. genannten Voraussetzungen trotzdem erfüllt sind. Da zu der neuen Gesetzeslage zu § 12 Abs. 3 Nr. 1 UStG noch keine gefestigte Verwaltungspraxis der Finanzbehörden entwickelt wurde, erklären Sie mit Vertragsschluss rein vorsorglich, uns bei Bedarf etwaig noch benötigte Nachweise für das Vorliegen der Voraussetzungen nach § 12 Abs. 3 Nr. 1 UStG zur Verfügung zu stellen

Zubehör

Mess-Shunt für REC BMS 300A, 50mV, ±0,25% - 0% MwSt.

Mess-Shunt für REC BMS 300A, 50mV, ±0,25 % Der DC-Shunt hat eine Ausgangsspannung von 50 mV bei 300 A. Dieser Präzisions-Shunt wird direkt mit dem REC Batterie Management System verbunden. Die Installation ist einfach: Schließen Sie einfach den Lastschaltkreis an die Gewindebolzen des Shunts und die mV-Kelvin-Ausgänge des Shunts an die Eingangsklemmen des Messgerätes an. Die Steckbrücke verfügt über einen robusten Phenolsockel, der eine 750-V-Isolierung an den Messingklemmen des Shunts bietet und eine direkte Befestigung an Metalloberflächen ermöglicht. Vorteile Steckbrücke / Mess Shunt: Hohe Präzision mit ±0,25 % Genauigkeit Der Widerstand beträgt 0,001 Ohm Sockelmontage Einfache Installation Technische Daten Strom max. 300 A Ausgangsspannung 50 mV Shunt Typ Messinganschluss Genauigkeit +/- 0,25 % Temperatur min. -40 °C Temperatur max. 60 °C *0% Mehrwertsteuer für Photovoltaikprodukte Gem. § 12 Abs. 3 Nr. 1 UStG kann bestimmte Ware mit einem Umsatzsteuersatz von 0 % verkauft werden, sofern die rechtlichen Voraussetzungen dieser Norm erfüllt sind. Sollten Sie einen Kaufvertrag über eine solche Ware mit einem ausgewiesenen Umsatzsteuersatz von 0% abschließen, bestätigen Sie durch den Vertragsschluss ausdrücklich, dass die rechtlichen Voraussetzungen gem. § 12 Abs. 3 Nr. 1 UStG erfüllt sind: a. Sie sind Betreiber der Photovoltaik-Anlage und b. Die Photovoltaikanlage wird auf oder in der Nähe von Privatwohnungen, Wohnungen oder öffentlichen oder anderen Gebäuden, die für dem Gemeinwohl dienenden Tätigkeiten genutzt werden, installiert. c. Sie bestätigen mit Vertragsschluss, dass entweder die installierte Bruttoleistung der Photovoltaikanlage laut Marktstammdatenregister nicht mehr als 30 Kilowatt (peak) beträgt bzw. betragen wird oder bei höherer Bruttoleistung der Photovoltaikanlage die unter Ziffer a. und b. genannten Voraussetzungen trotzdem erfüllt sind. Da zu der neuen Gesetzeslage zu § 12 Abs. 3 Nr. 1 UStG noch keine gefestigte Verwaltungspraxis der Finanzbehörden entwickelt wurde, erklären Sie mit Vertragsschluss rein vorsorglich, uns bei Bedarf etwaig noch benötigte Nachweise für das Vorliegen der Voraussetzungen nach § 12 Abs. 3 Nr. 1 UStG zur Verfügung zu stellen.

59,00 €*

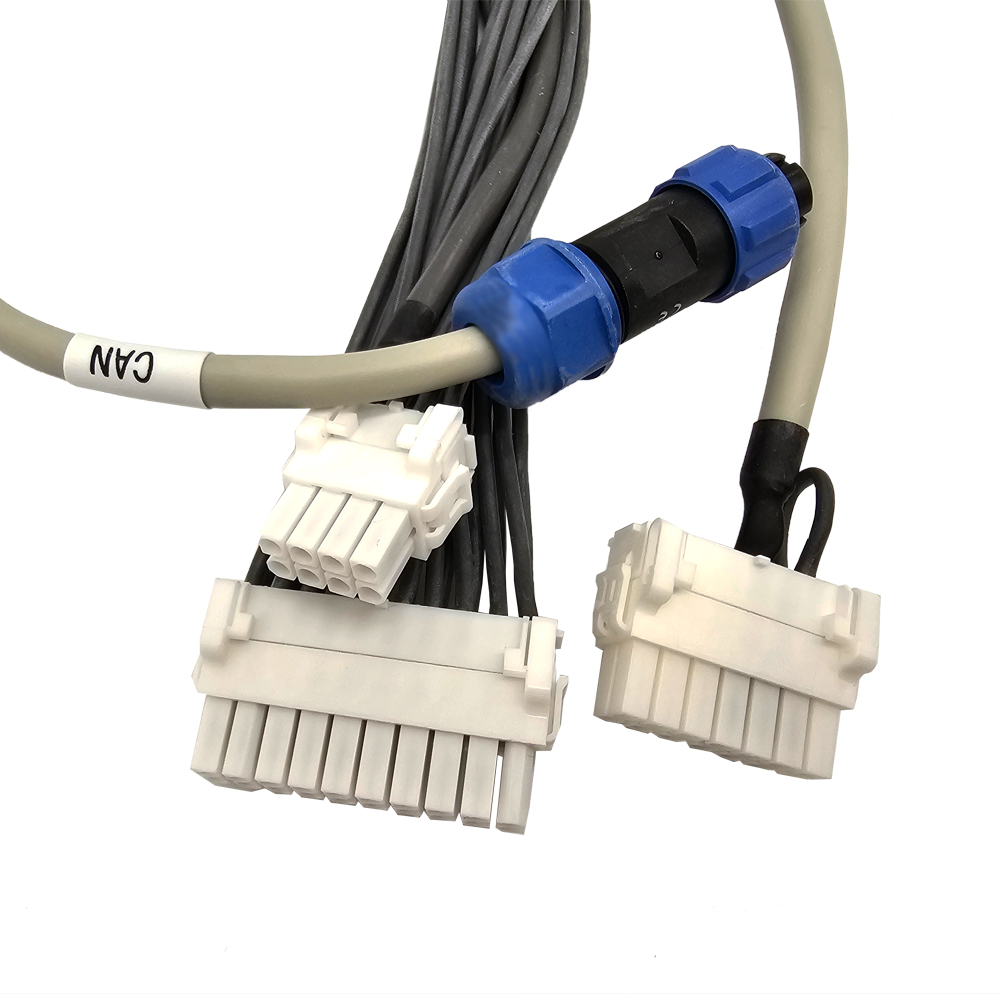

Kabelbaum mit Stecker für 2Q BMS Universal BMS Kabelstrang - 0% MwSt.
